Alienware RTX 3080: po oprave thermal padov výkon vyšší o 45 %

Alienware Aurora R12 pri hrách nepodával výkon, ktorý zodpovedal osadenej RTX 3080. Zmena grafických nastavení mala len malý vplyv na počet snímok. Namiesto výmeny grafickej karty sme oddelili problém napájania, teplôt a kontaktu chladiča.

Diagnostika: výkon obmedzený približne na 53 % TDP

Vstupné meranie ukázalo, že grafická karta pracovala približne na 52,9 až 53,2 % svojho TDP. Pri ďalšom teste dosiahla teplota GPU 76 °C, hotspot 97 °C a pamäte 80 °C. GPU Shark pritom zaznamenal TDP 320 W a odber dosky približne 319 W. Výsledky ukazovali, že problém nebolo možné uzavrieť iba ako „vysokú teplotu“ — bolo potrebné skontrolovať fyzický kontakt chladiča, pastu a thermal pady.

Vstupné meranie RTX 3080 s výkonom obmedzeným približne na 53 percent TDP — Vstupné meranie: grafická karta dosahovala len približne 52,9–53,2 % TDP.

FurMark pred opravou RTX 3080 s hotspotom 97 stupňov Celzia — FurMark pred opravou: GPU 76 °C, hotspot 97 °C a pamäte 80 °C.

GPU Shark meranie RTX 3080 s TDP 320 wattov — GPU Shark: TDP 320 W, hotspot 97 °C a odber dosky približne 319 W.

Nález po rozobratí grafickej karty

Po demontáži chladiča boli ventilátory a rebrovanie znečistené. Stará pasta mala nerovnomerný kontakt a na miestach, kde majú byť thermal pady, bola použitá pasta. Takéto riešenie nedokáže spoľahlivo preniesť teplo z pamätí a napájacej časti do chladiča.

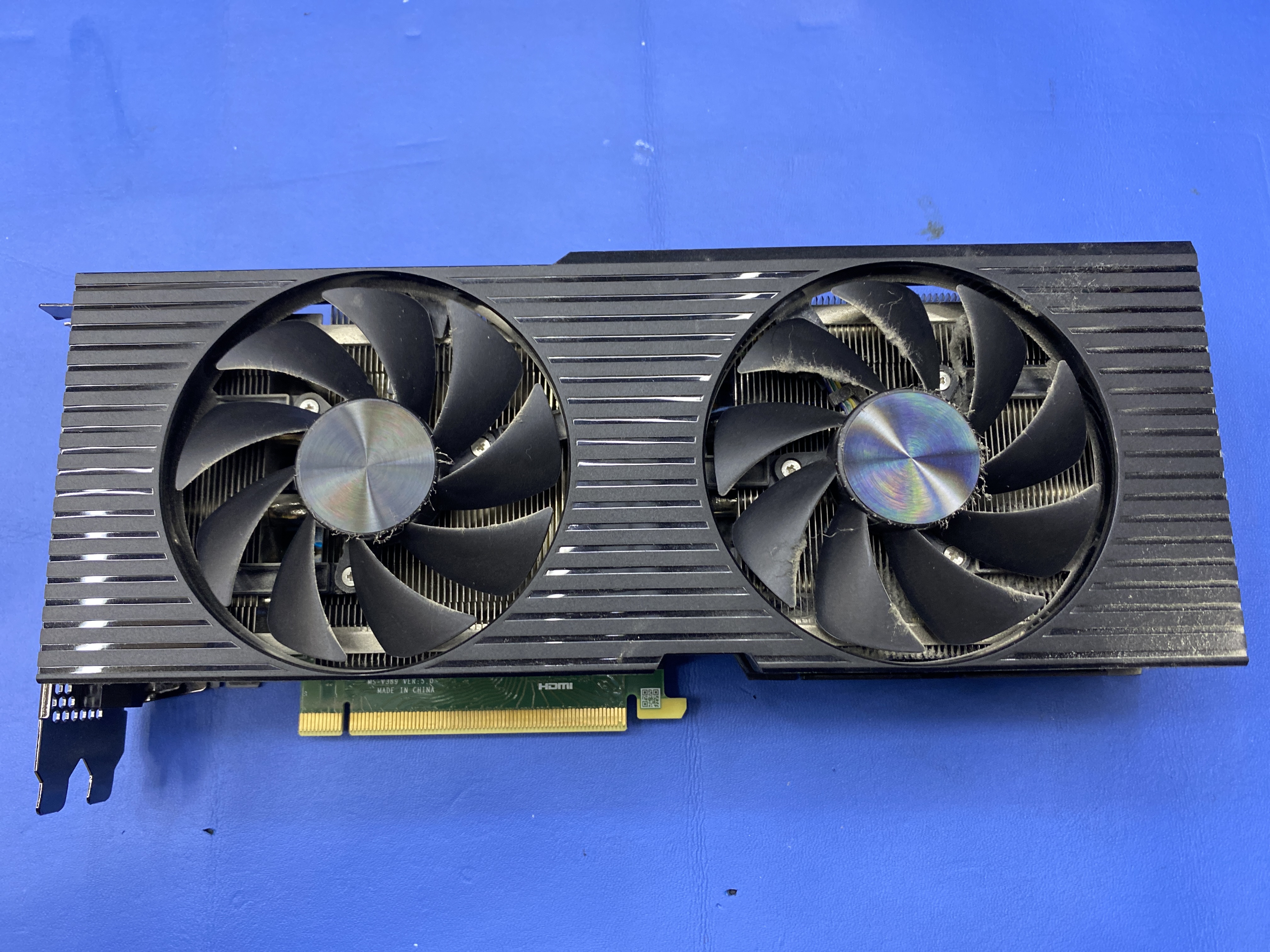

Znečistené ventilátory a chladič RTX 3080 pred servisom — Ventilátory a rebrovanie grafickej karty pred čistením.

Nerovnomerný kontakt starej teplovodivej pasty na RTX 3080 — Kontaktná plocha chladiča so starou pastou a nerovnomerným odtlačkom.

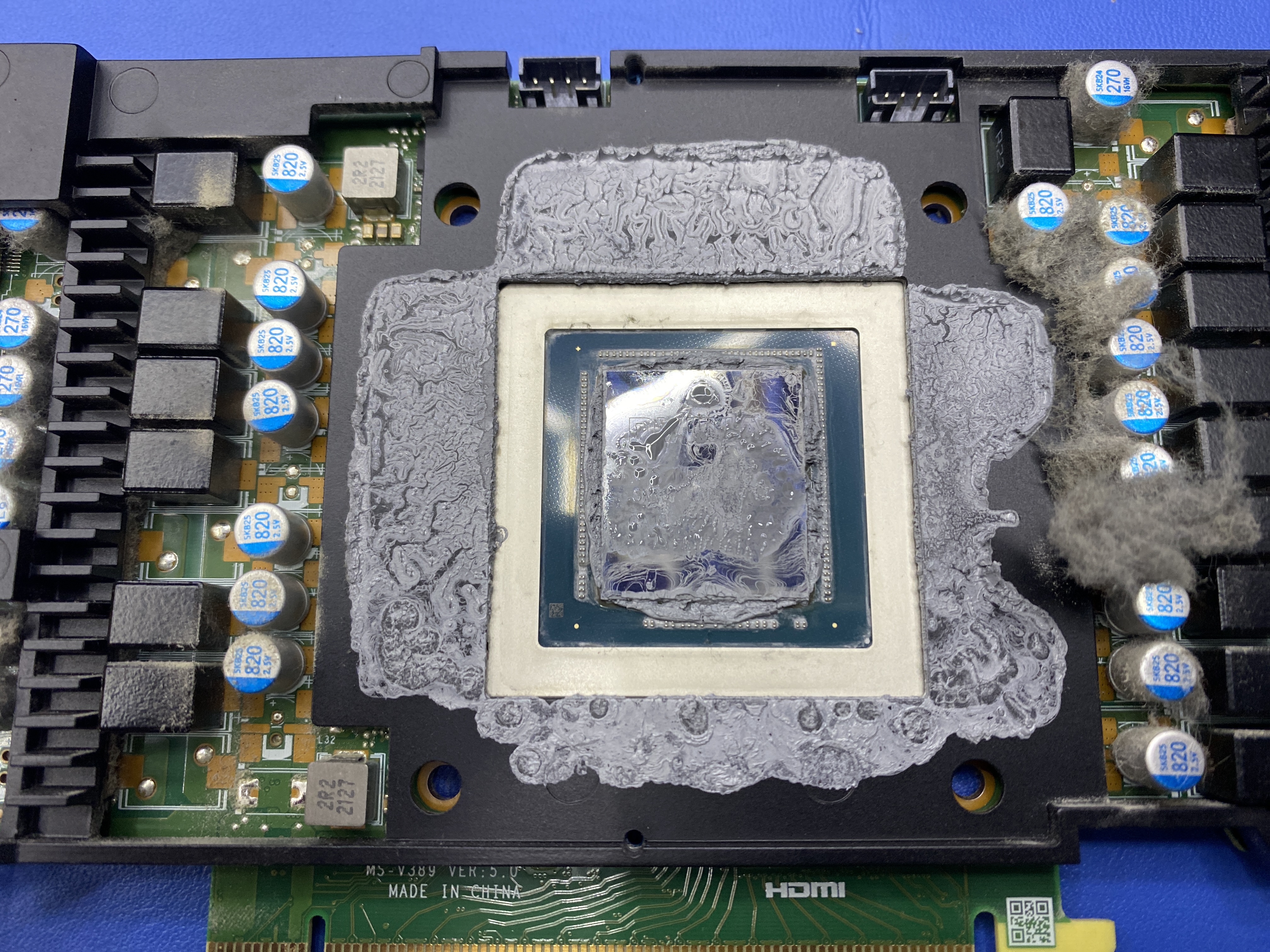

Teplovodivá pasta použitá na miestach určených pre thermal pady — Pasta bola použitá aj na miestach, kde konštrukcia vyžaduje thermal pady správnej hrúbky.

Oprava: čisté kontakty a nové thermal pady

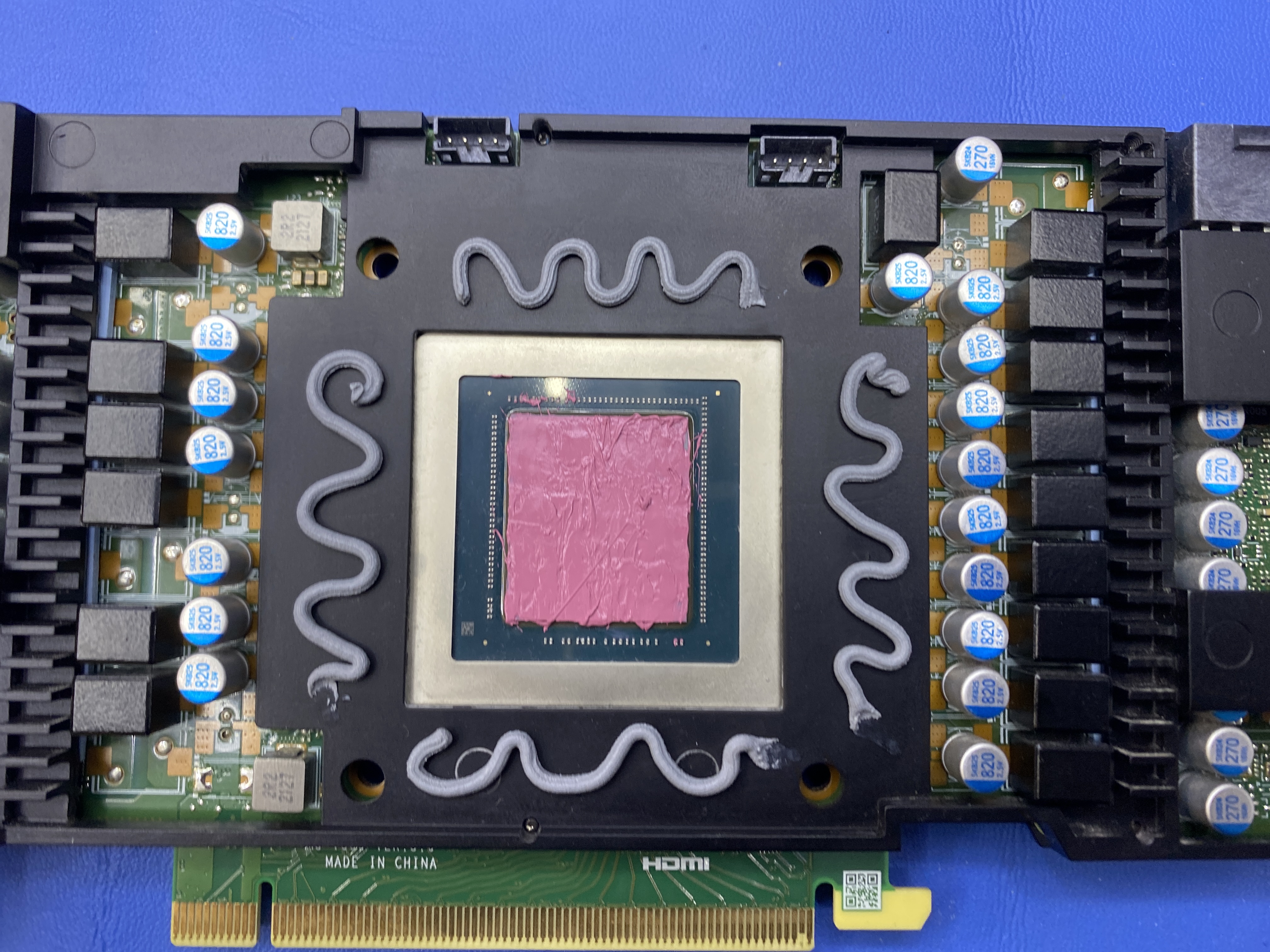

PCB, jadro GPU, pamäte aj dosadacie plochy sme očistili od starých materiálov. Následne sme osadili nové thermal pady na príslušné komponenty, naniesli teplovodivú pastu na jadro a kartu zložili. Súčasťou servisu bolo aj čistenie zostavy a kontrola chladenia procesora.

PCB RTX 3080 pred odstránením starých teplovodivých materiálov — PCB pred čistením a odstránením pôvodných materiálov.

Očistené jadro GPU a pamäte RTX 3080 — Jadro GPU, pamäte a kontaktné plochy po vyčistení.

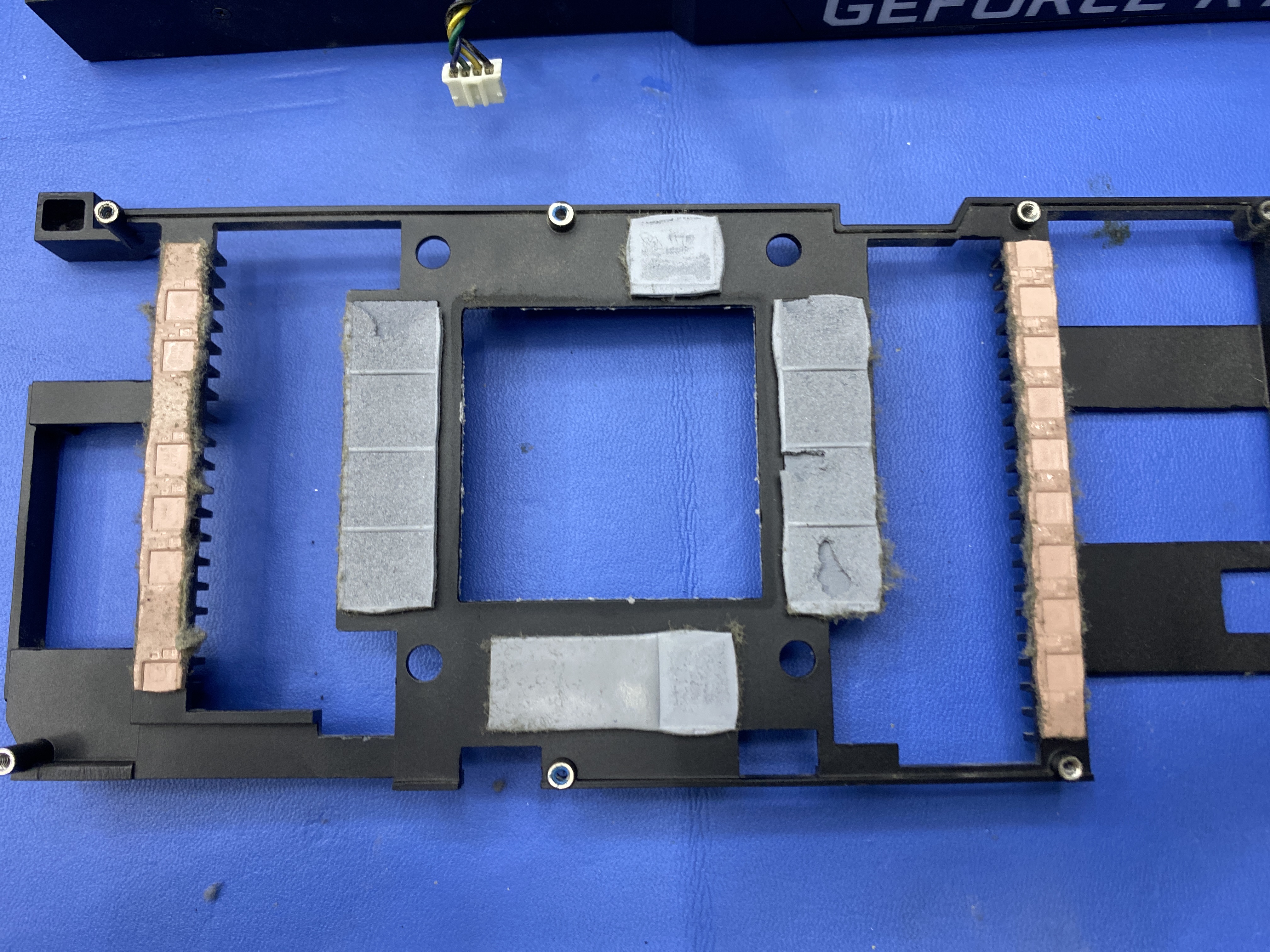

Nové thermal pady správne osadené na RTX 3080 — Nové thermal pady osadené na komponentoch, ktoré odovzdávajú teplo chladiču.

RTX 3080 po opätovnom zložení chladiča — Grafická karta po opätovnom zložení, pripravená na záverečný test.

Výsledok po oprave: plný výkon a nárast o 45 %

Pred servisom bola RTX 3080 v zaznamenanom teste obmedzená približne na 53 % TDP. Po oprave endtest zaznamenal 100 % a viac TDP a pracovný záznam uvádza výkon vyšší o 45 %. Klient následne potvrdil, že počítač pracuje veľmi dobre. Výsledok preto stojí na meraní pred zásahom, fyzickom náleze, fotodokumentácii opravy aj overení po zložení.

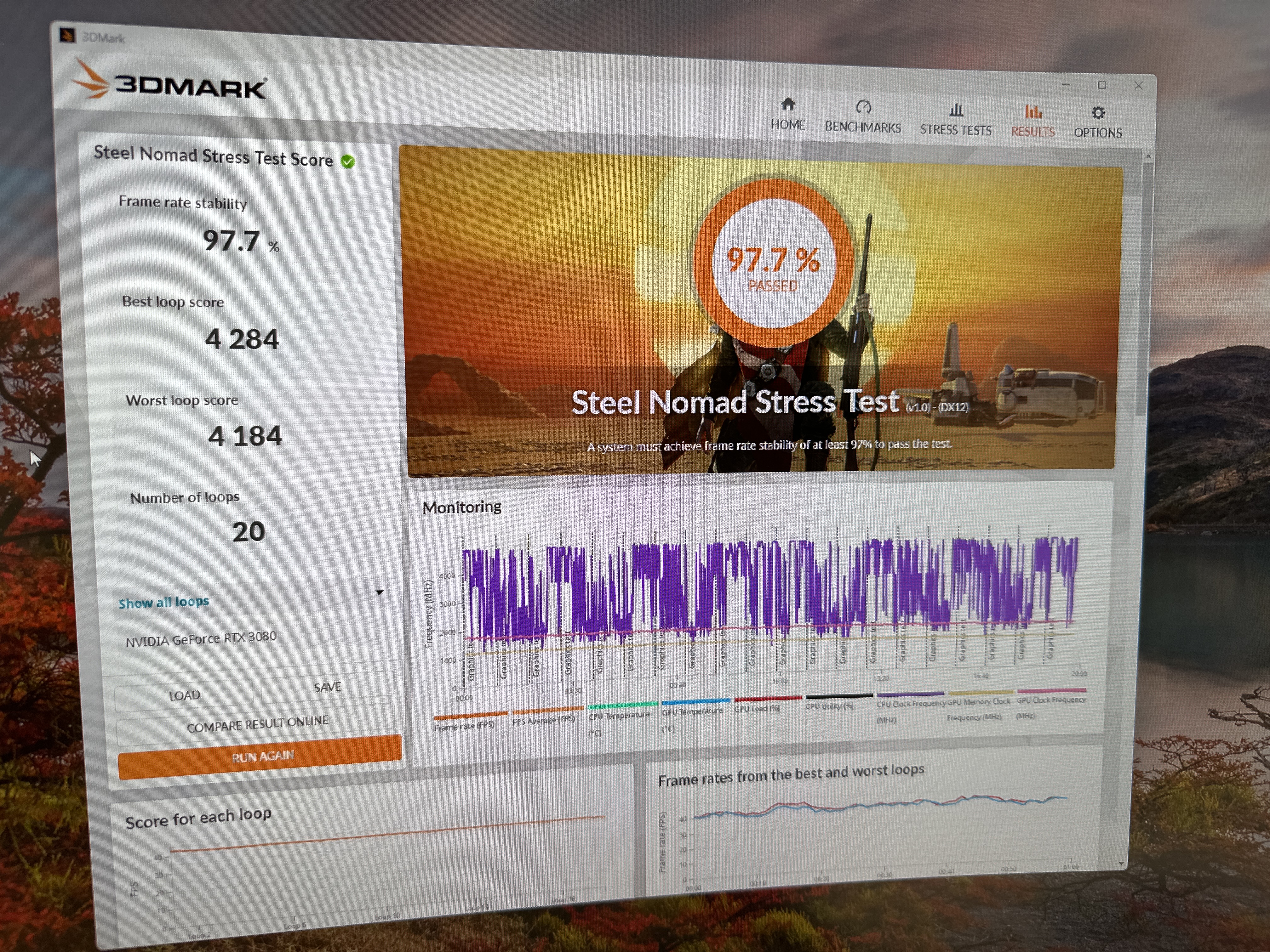

Endtest RTX 3080 po oprave s plným TDP — Endtest po oprave: grafická karta dosiahla plné TDP.

Záverečné meranie RTX 3080 s výkonom vyšším o 45 percent — Záverečný záznam: výkon vyšší o 45 % a obnovený plný výkon RTX 3080.

Dôležité: rovnaký príznak môže mať inú príčinu. Thermal pady majú rozdielne hrúbky a ich nesprávna náhrada môže zhoršiť kontakt jadra s chladičom. Konkrétnu kartu preto najprv meriame a rozoberáme až podľa výsledkov diagnostiky.

Časté otázky k podobnej poruche

Je tento servisný prípad reálny?

Áno. Ide o anonymizovaný záznam reálneho servisného prípadu zo ZelenýPC. Zverejňujeme iba technické zistenia, priebeh opravy a vybrané dôkazy bez osobných údajov klienta.

Môžem si objednať diagnostiku pri podobnom probléme?

Áno. Pri rezervácii stručne opíšte príznak a zariadenie. Technik potom zvolí vhodný postup diagnostiky a navrhne riešenie až po zistení príčiny.

Čo je dobré uviesť pri rezervácii?

Uveďte model zariadenia, prejav závady, kedy sa objavuje a či sa problém menil v čase. Pri prehrievaní alebo pádoch ďalej zariadenie zbytočne nezaťažujte.
