Dell Vostro 3520: oprava ľavého pántu a výmena LCD krytu

Poškodený ľavý pánt Dell Vostro 3520 už zasiahol nosnú časť zadného LCD krytu. Výmena poškodeného dielu, montáž a endtest.

13 fotografií z konkrétneho zásahu · FIXKING Bratislava

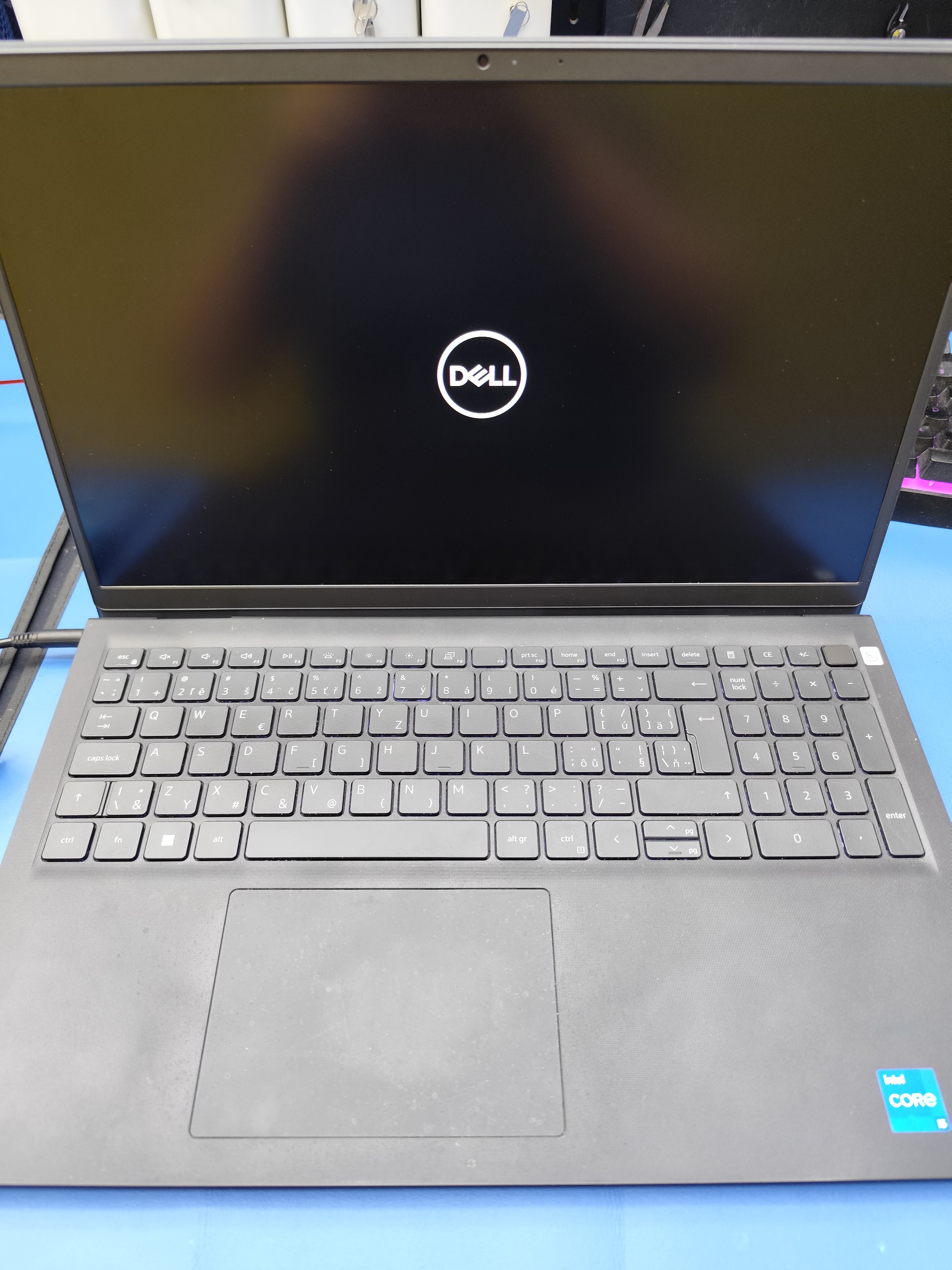

Zložený Dell Vostro 3520 pri štarte s logom Dell.
Zložený Dell Vostro 3520 pri štarte s logom Dell.

Dell Vostro 3520 prišlo s poškodeným ľavým pántom. Po rozobratí bolo zrejmé, že problém už nie je iba v tuhosti alebo vôli mechanizmu. Pánt sa oddelil od nosnej časti displejového krytu a ďalšie otváranie by poškodenie zväčšovalo.

Najprv rozsah poškodenia, až potom voľba dielu

Pri poškodených pántoch nerozhodujeme podľa vzhľadu zatvoreného notebooku. Po demontáži kontrolujeme kovovú konzolu, závitové vložky, plastové lôžka, rám panela, displejový kábel a vedenie antén. Až potom sa dá rozlíšiť, či je bezpečný repas kotvenia alebo je nosná časť krytu poškodená príliš.

V tomto prípade už pôvodný zadný LCD kryt neposkytoval spoľahlivú nosnú základňu. Správnym riešením bola výmena poškodeného krytu, nie lepenie bez opory ani automatická výmena celého funkčného notebooku.

Výmena zadného LCD krytu

Do nového dielu sme preniesli LCD panel, pánty, kabeláž a ďalšie súčasti displejovej časti. Pri montáži sme kontrolovali polohu pántov, voľný pohyb mechanizmu a bezpečné vedenie káblov, aby ich veko pri otváraní nestláčalo.

Po kompletizácii nasledoval test obrazu, stability veka a opakované otvorenie a zatvorenie v celom pracovnom rozsahu.

Výsledok opravy

Pred servisom Ľavý pánt bol oddelený od poškodeného uchytenia v LCD kryte.
Rozhodnutie Nosná časť pôvodného krytu už nebola vhodná na bezpečný repas.
Vykonaný zásah Výmena zadného LCD krytu a presná spätná montáž displejovej zostavy.
Endtest Overený obraz, mechanika veka a stabilná poloha displeja.

Cieľom nie je opravovať za každú cenu ani meniť celý LCD komplet naslepo. Meníme iba tú časť, ktorú rozsah poškodenia skutočne vyžaduje. Pri opraviteľnom kotvení volíme rekonštrukciu; pri zlyhanej nosnej časti použijeme nový kryt.

Porovnajte s prípadmi Lenovo IdeaPad 5 s rekonštrukciou pravého pántu, HP 15 so zlomeným pántom a ASUS s rozsiahlejšou výmenou LCD zostavy.

Viac možností nájdete na stránke oprava notebookov Bratislava. Pre konkrétne zariadenie si môžete rezervovať diagnostiku.

Rozsah dielov a opraviteľnosť vždy závisia od stavu konkrétneho veka, panela a mechaniky.

Súvisiaca služba: oprava pántov a LCD veka notebooku v Bratislave.

Z dielne FIXKING

Fotodokumentácia zásahu

Kliknutím otvoríte detail fotografie.

Zložený Dell Vostro 3520 pri štarte s logom Dell.
01 / 13Zložený Dell Vostro 3520 pri štarte s logom Dell.

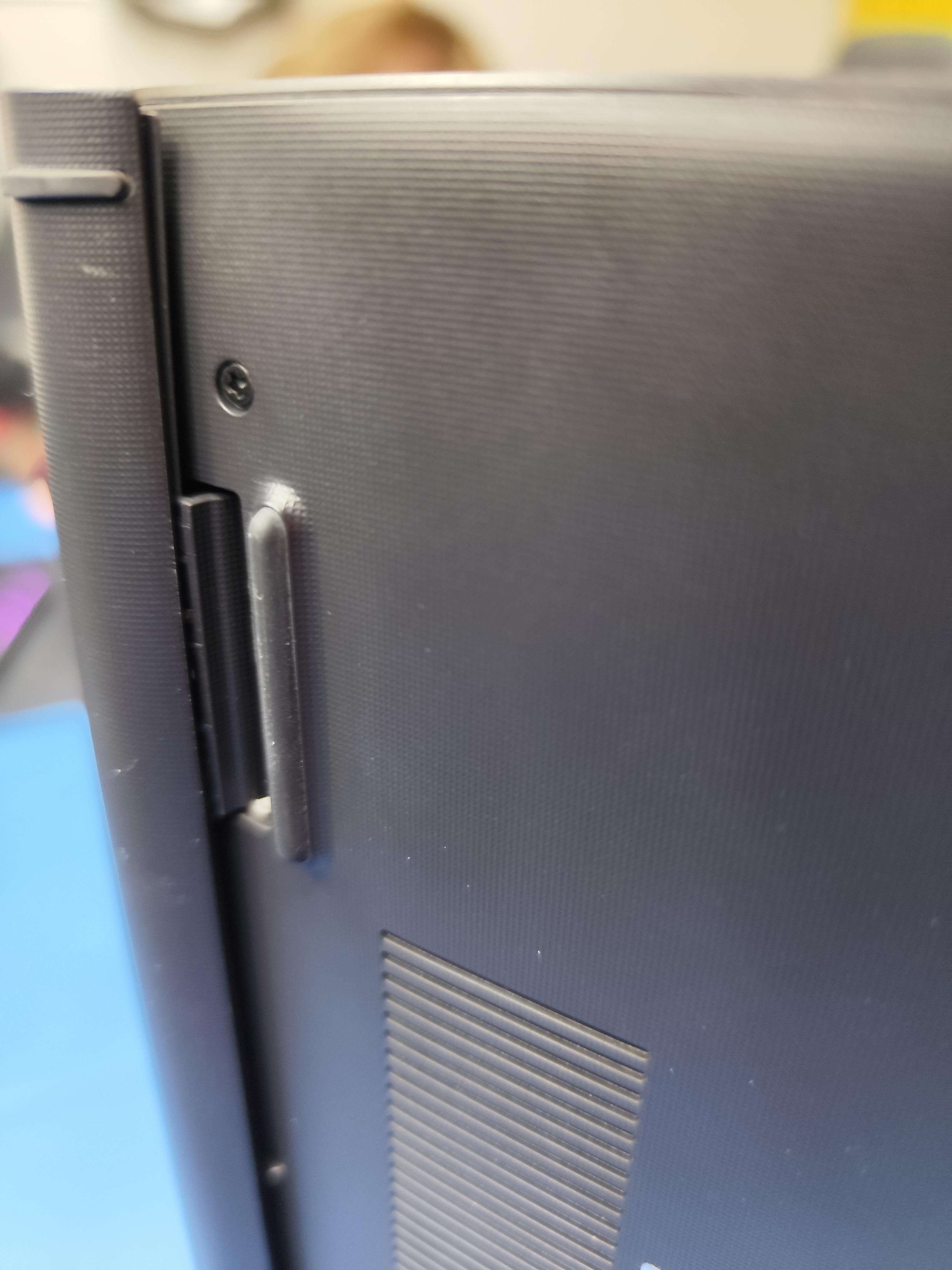

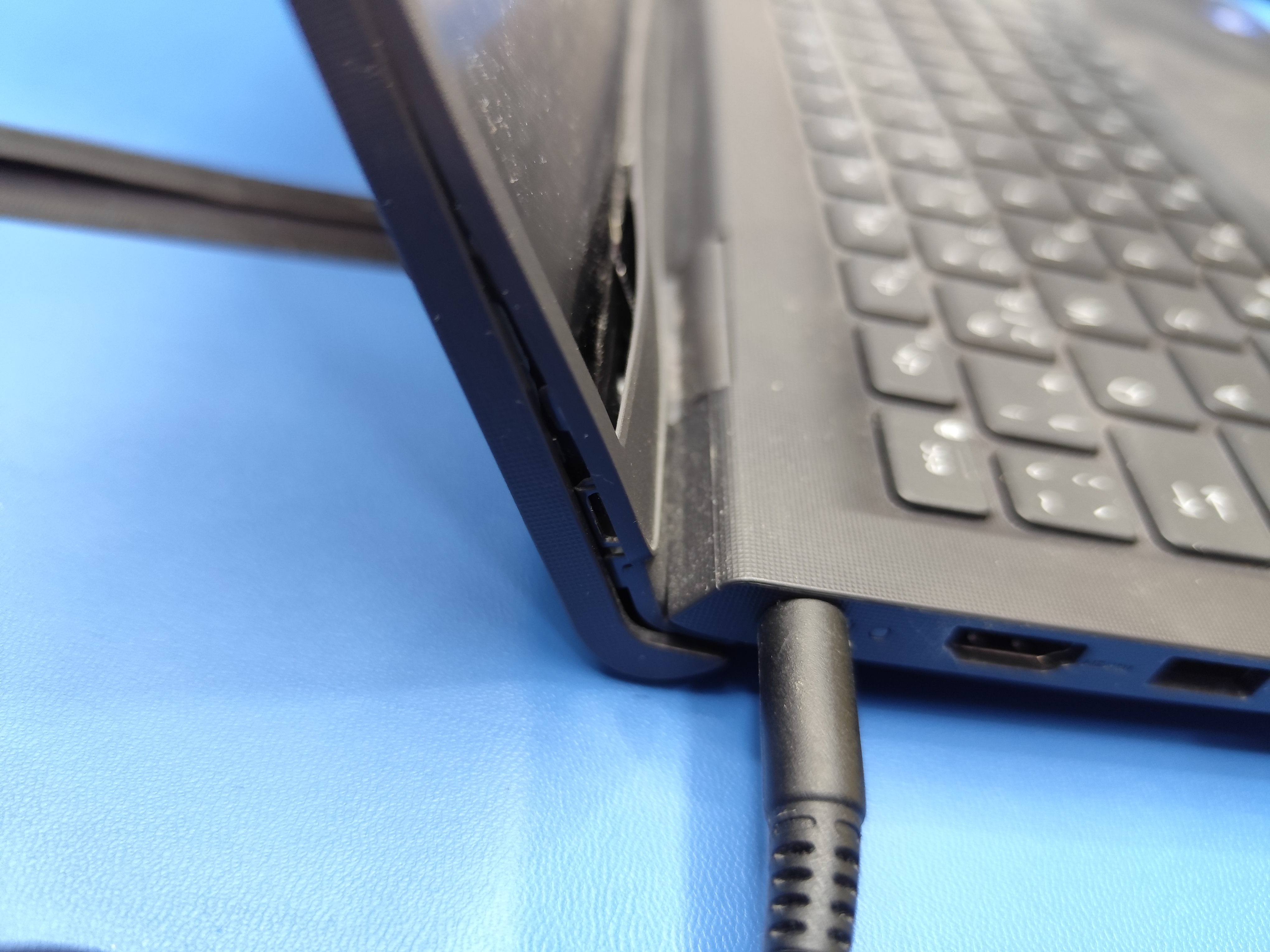

Poškodené uchytenie ľavého pántu pri zadnej hrane notebooku.
02 / 13Poškodené uchytenie ľavého pántu pri zadnej hrane notebooku.
Detail poškodenia krytu v oblasti pántu.
03 / 13Detail poškodenia krytu v oblasti pántu.
Uvoľnená mechanika pántu pred opravou uchytenia.
04 / 13Uvoľnená mechanika pántu pred opravou uchytenia.

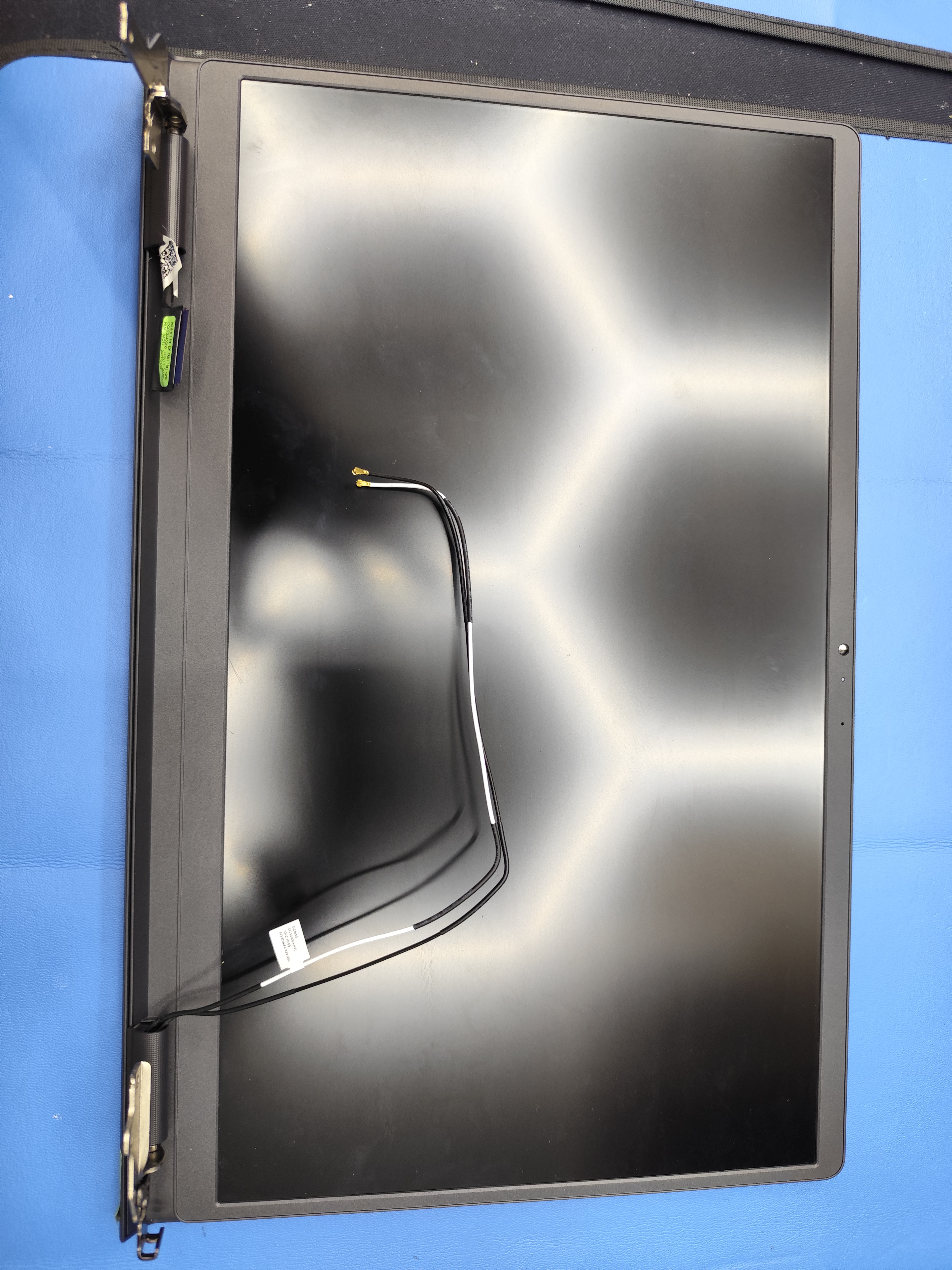

Osadenie pántov v displejovej časti počas opravy.
05 / 13Osadenie pántov v displejovej časti počas opravy.

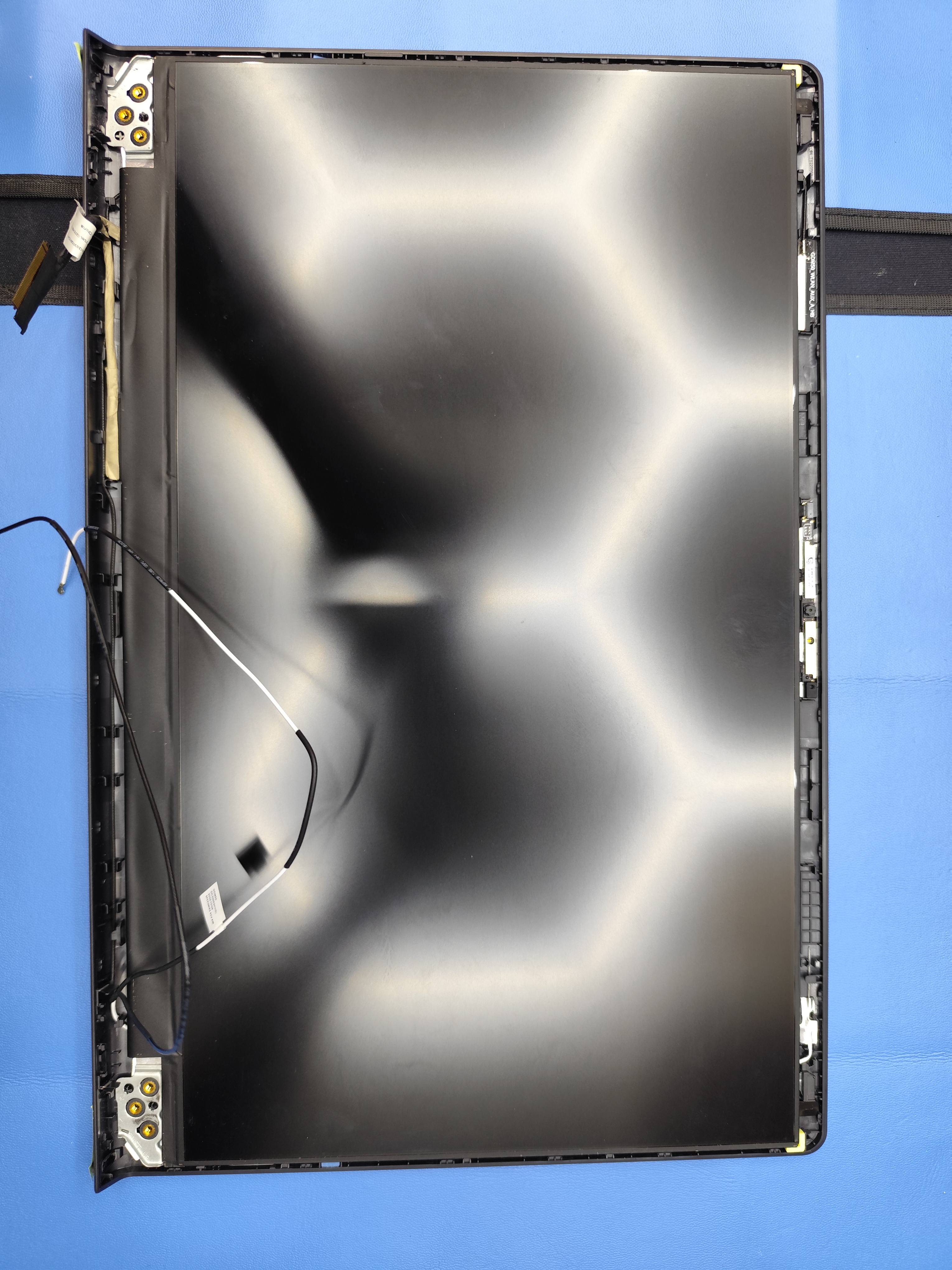

Displejová časť s pántmi pri opätovnom zostavovaní.
06 / 13Displejová časť s pántmi pri opätovnom zostavovaní.

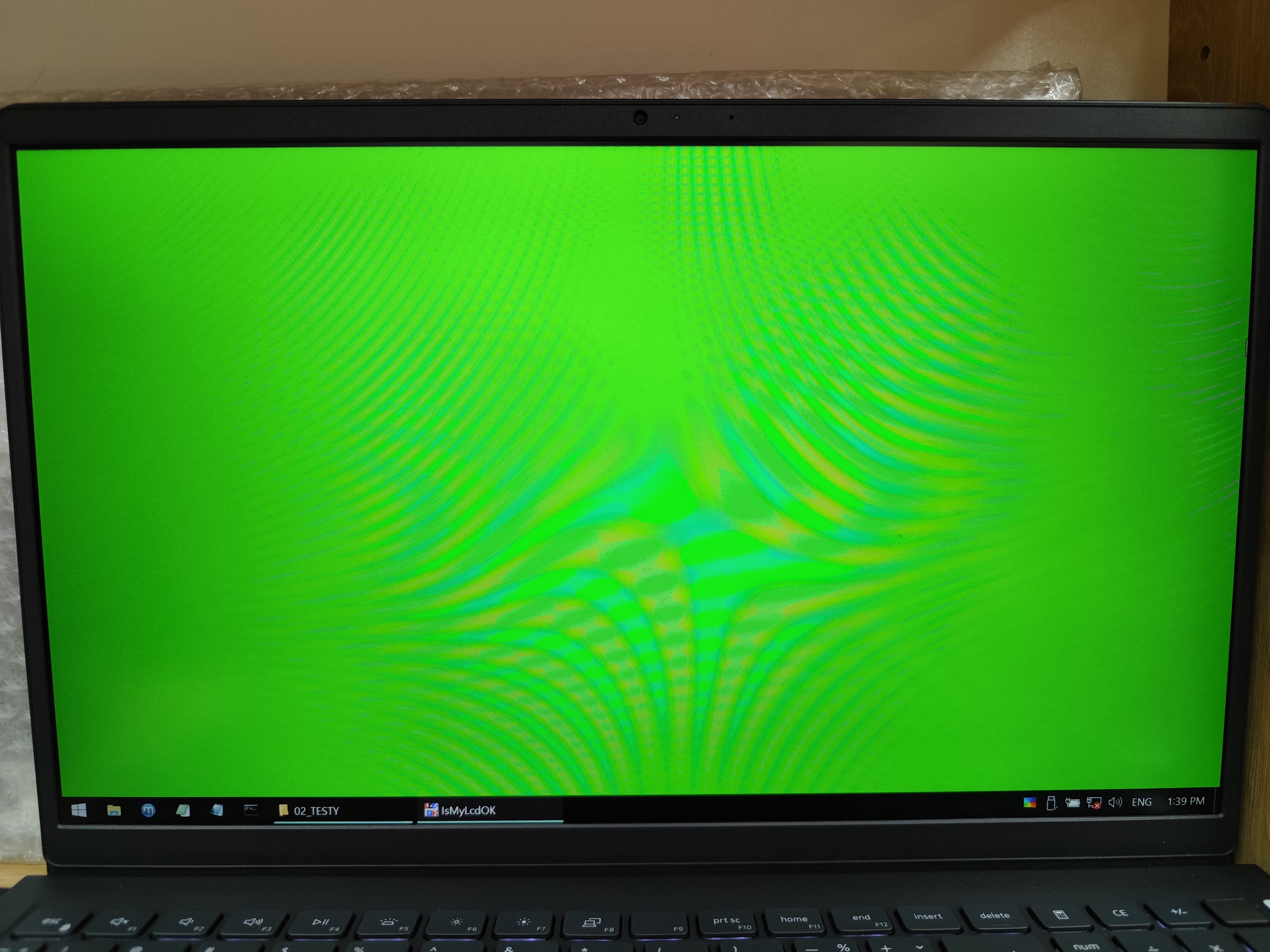

Kontrola zobrazenia displeja po mechanickej oprave.
07 / 13Kontrola zobrazenia displeja po mechanickej oprave.

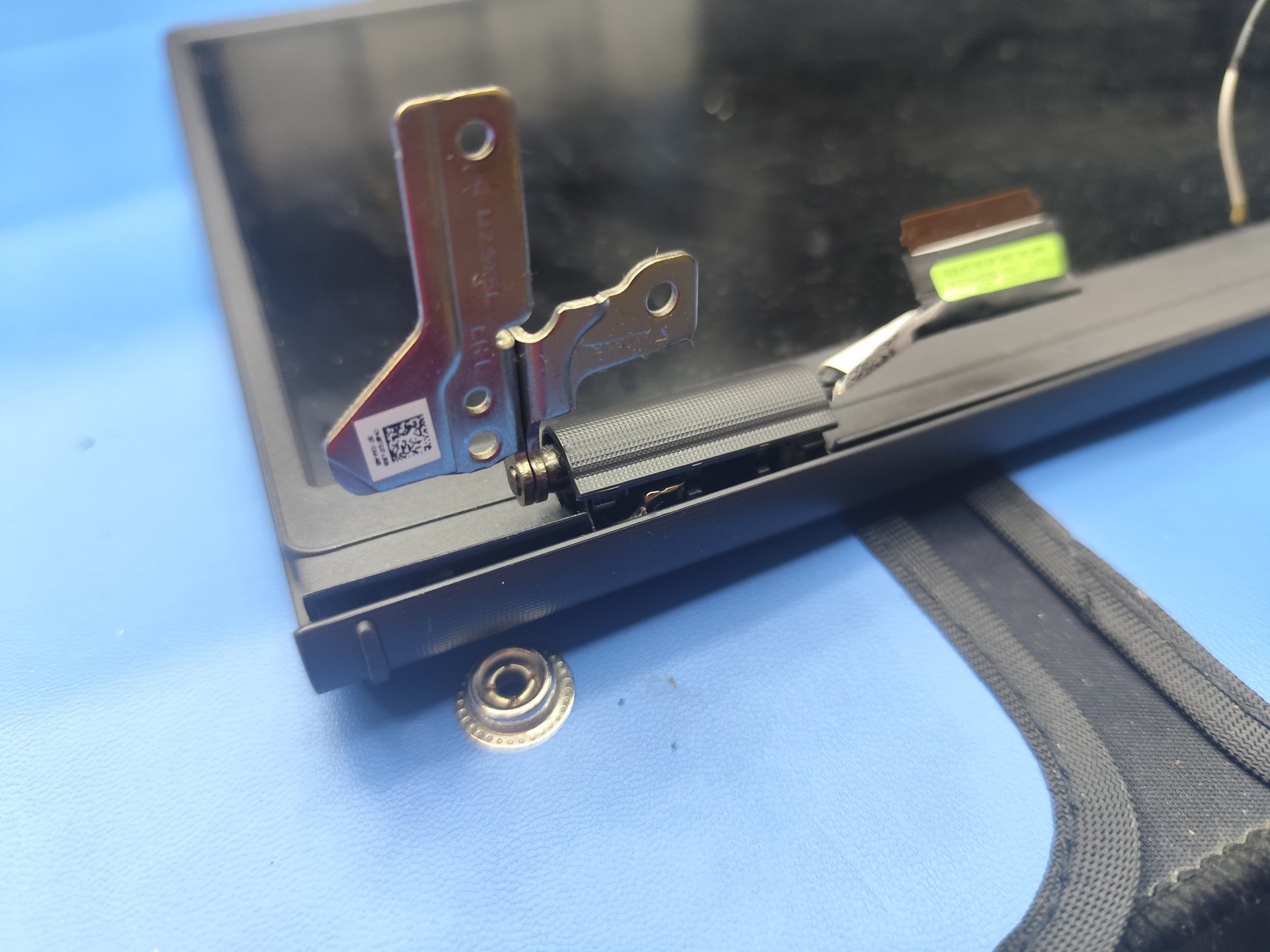

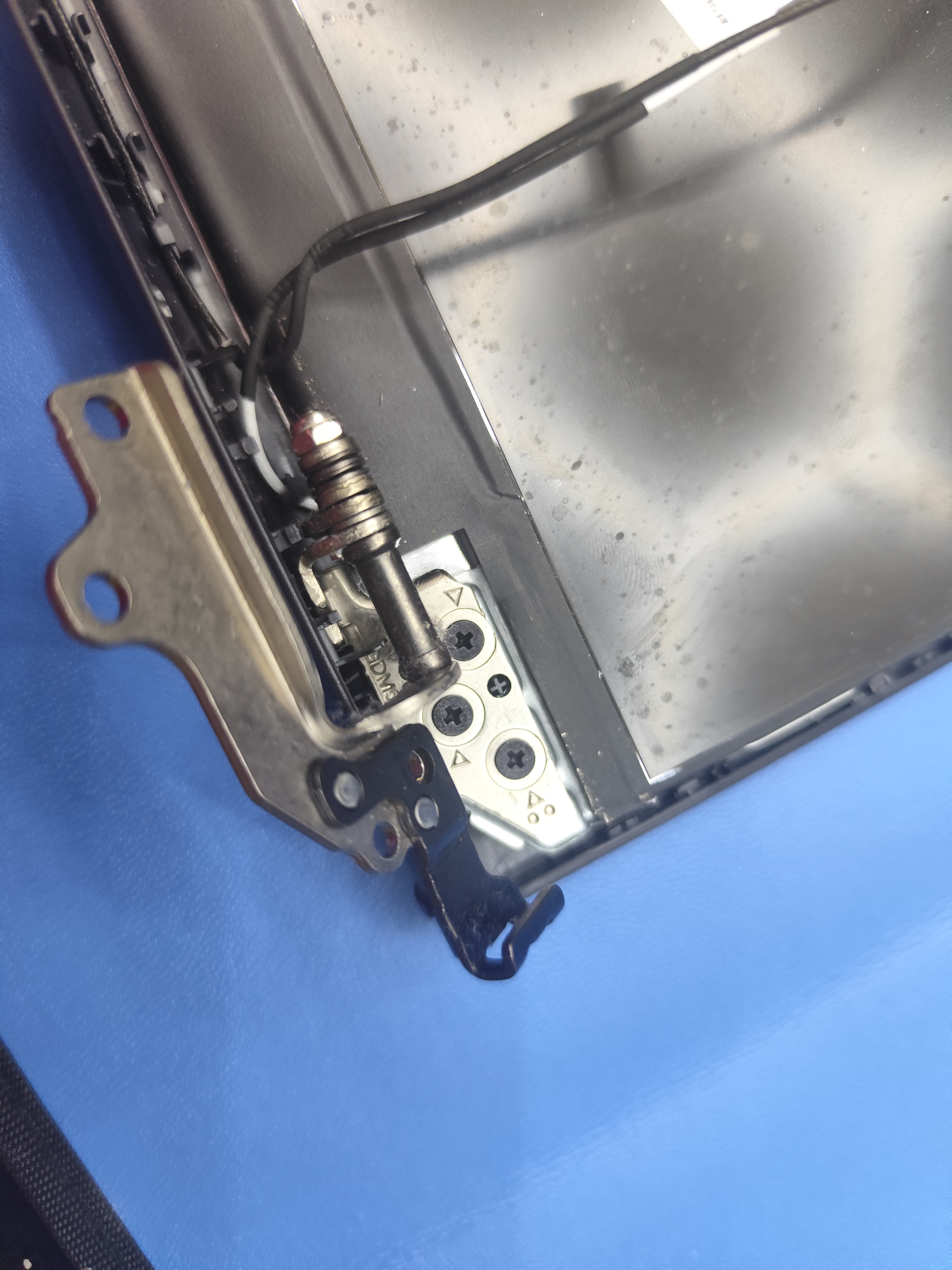

Poškodený ľavý pánt a oddelené kotvenie v displejovej časti Dell Vostro 3520 po otvorení zostavy.
08 / 13Poškodený ľavý pánt a oddelené kotvenie v displejovej časti Dell Vostro 3520 po otvorení zostavy.
Mechanizmus pántu už nebol bezpečne spojený s pôvodným krytom; ďalšie otváranie by poškodenie zväčšovalo.
09 / 13Mechanizmus pántu už nebol bezpečne spojený s pôvodným krytom; ďalšie otváranie by poškodenie zväčšovalo.

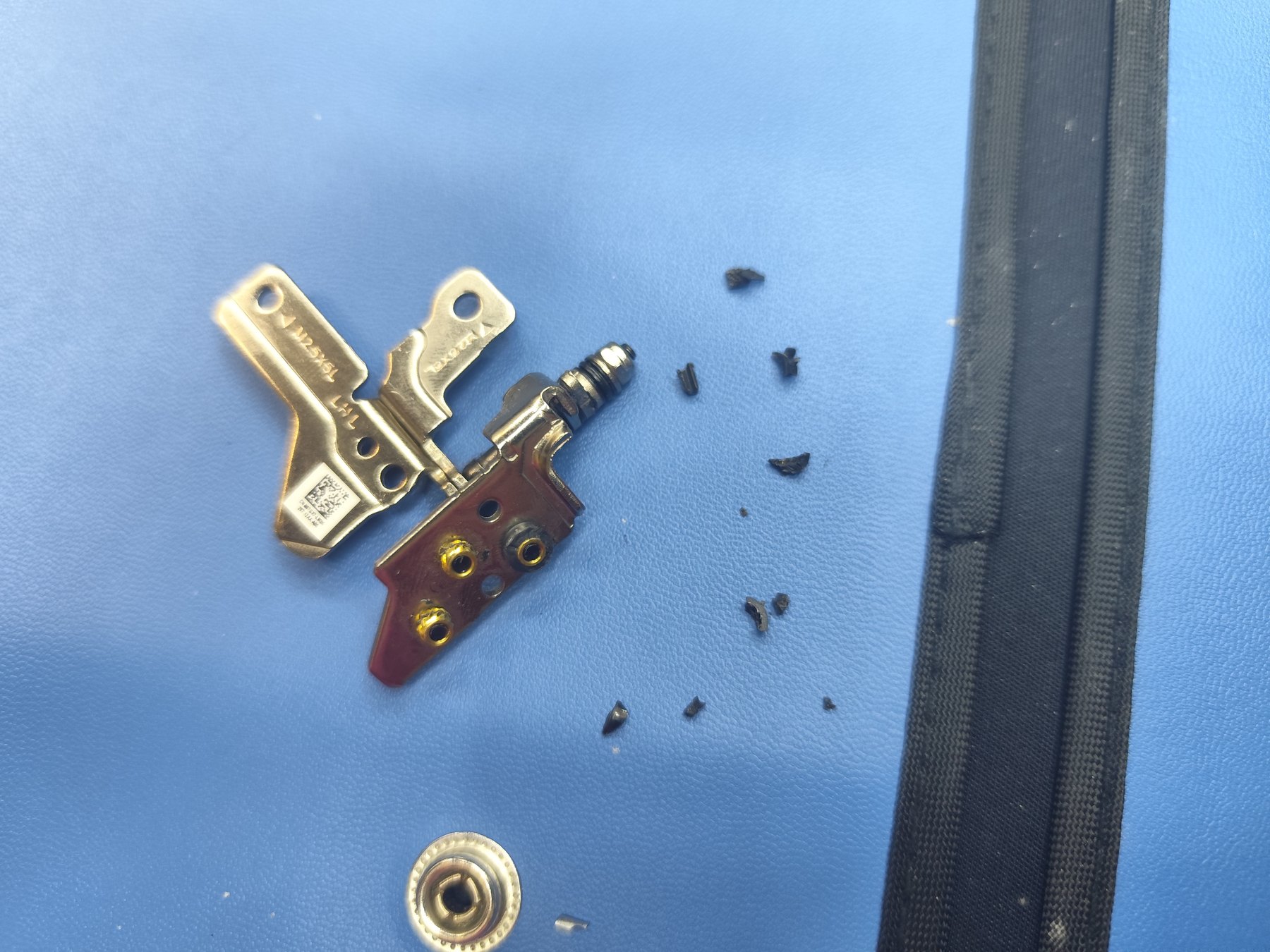

Detail ľavého uchytenia potvrdil, že poškodená nosná časť krytu sa musí nahradiť, nie iba prekryť lepidlom.
10 / 13Detail ľavého uchytenia potvrdil, že poškodená nosná časť krytu sa musí nahradiť, nie iba prekryť lepidlom.

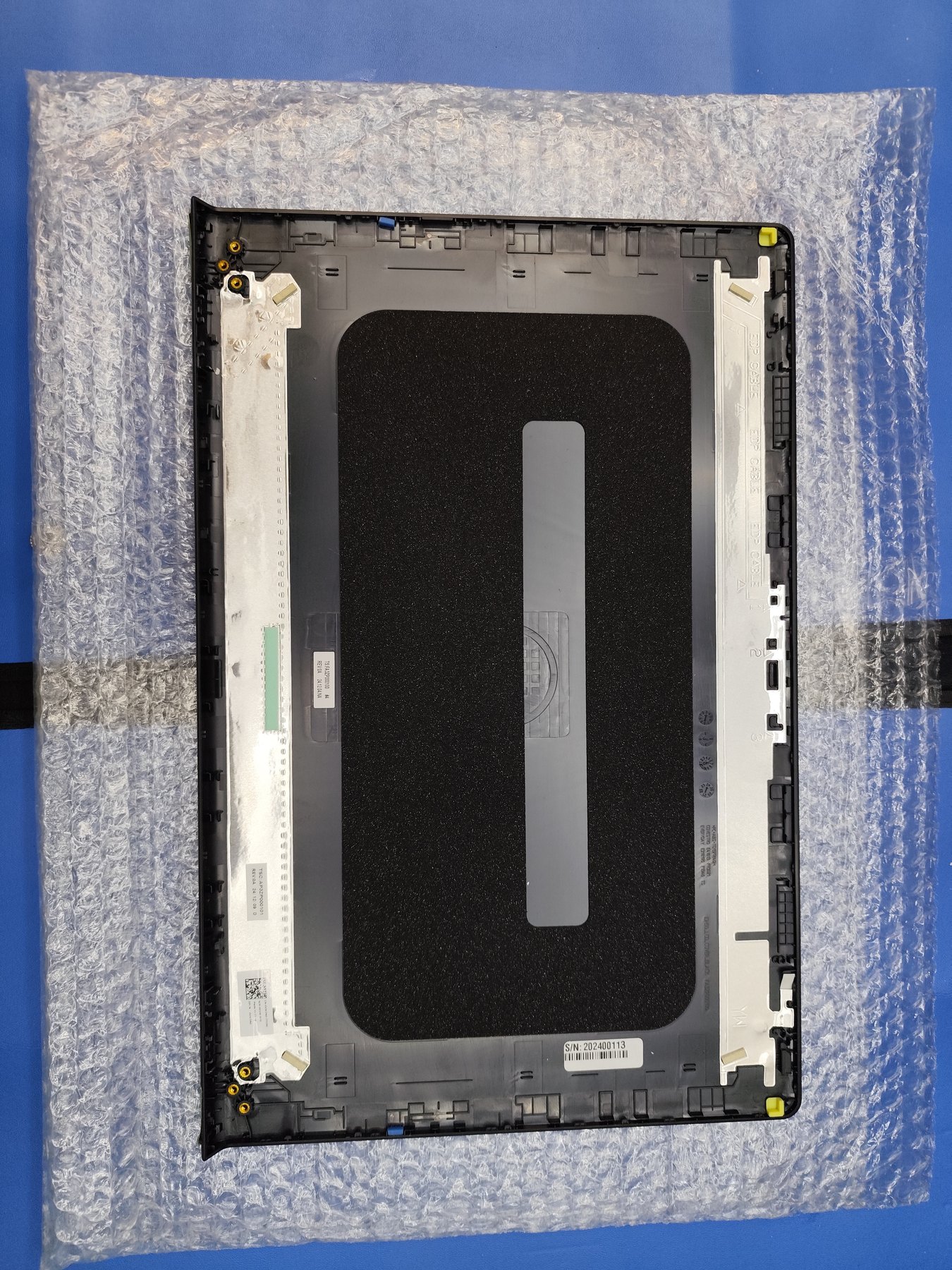

Nový zadný LCD kryt pripravený na presun panela, pántov, kabeláže a ďalších pôvodných komponentov.
11 / 13Nový zadný LCD kryt pripravený na presun panela, pántov, kabeláže a ďalších pôvodných komponentov.
LCD zostava počas montáže do nového krytu s kontrolou vedenia kabeláže a polohy pántov.
12 / 13LCD zostava počas montáže do nového krytu s kontrolou vedenia kabeláže a polohy pántov.

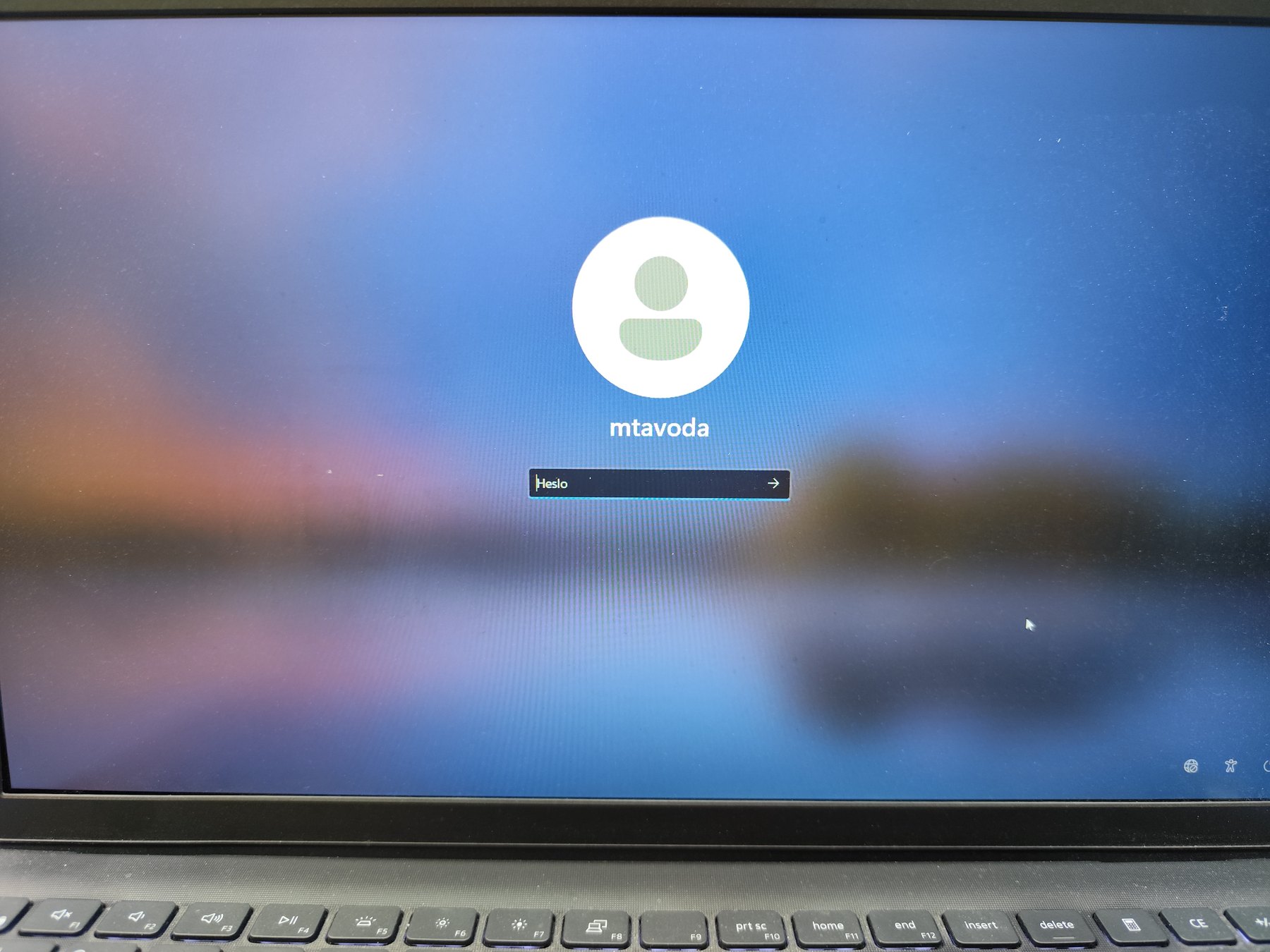

Dell Vostro 3520 po oprave pri záverečnom teste zobrazovania a mechaniky otvárania veka.
13 / 13Dell Vostro 3520 po oprave pri záverečnom teste zobrazovania a mechaniky otvárania veka.
Výsledok patrí ku konkrétnemu zariadeniu.

Rozsah opravy a merania vychádzajú zo zdokumentovaného zásahu. Rovnaký príznak pri inom zariadení nemusí mať rovnakú príčinu.
