Fotodokumentácia servisu
Oprava vo fotografiách

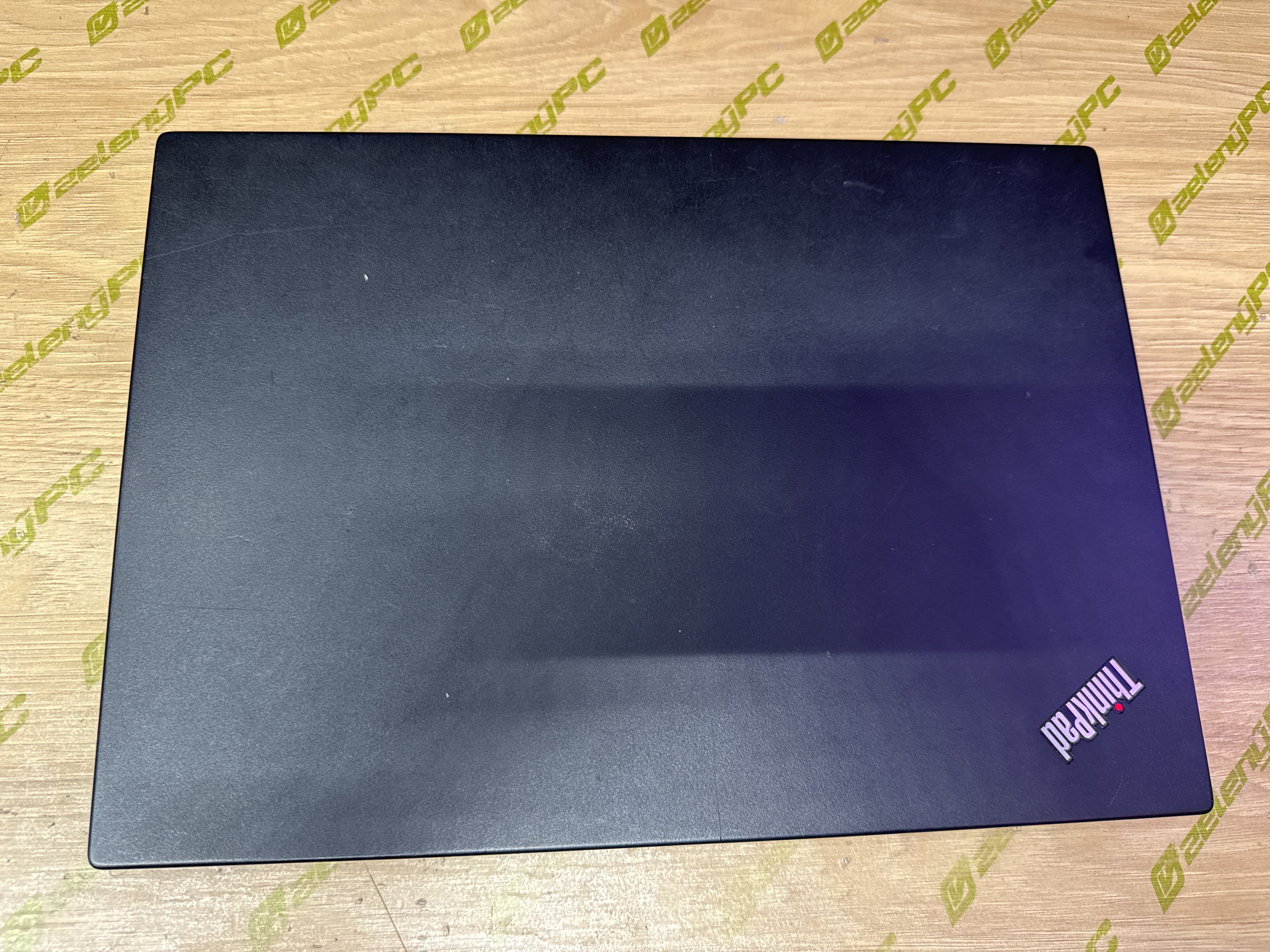

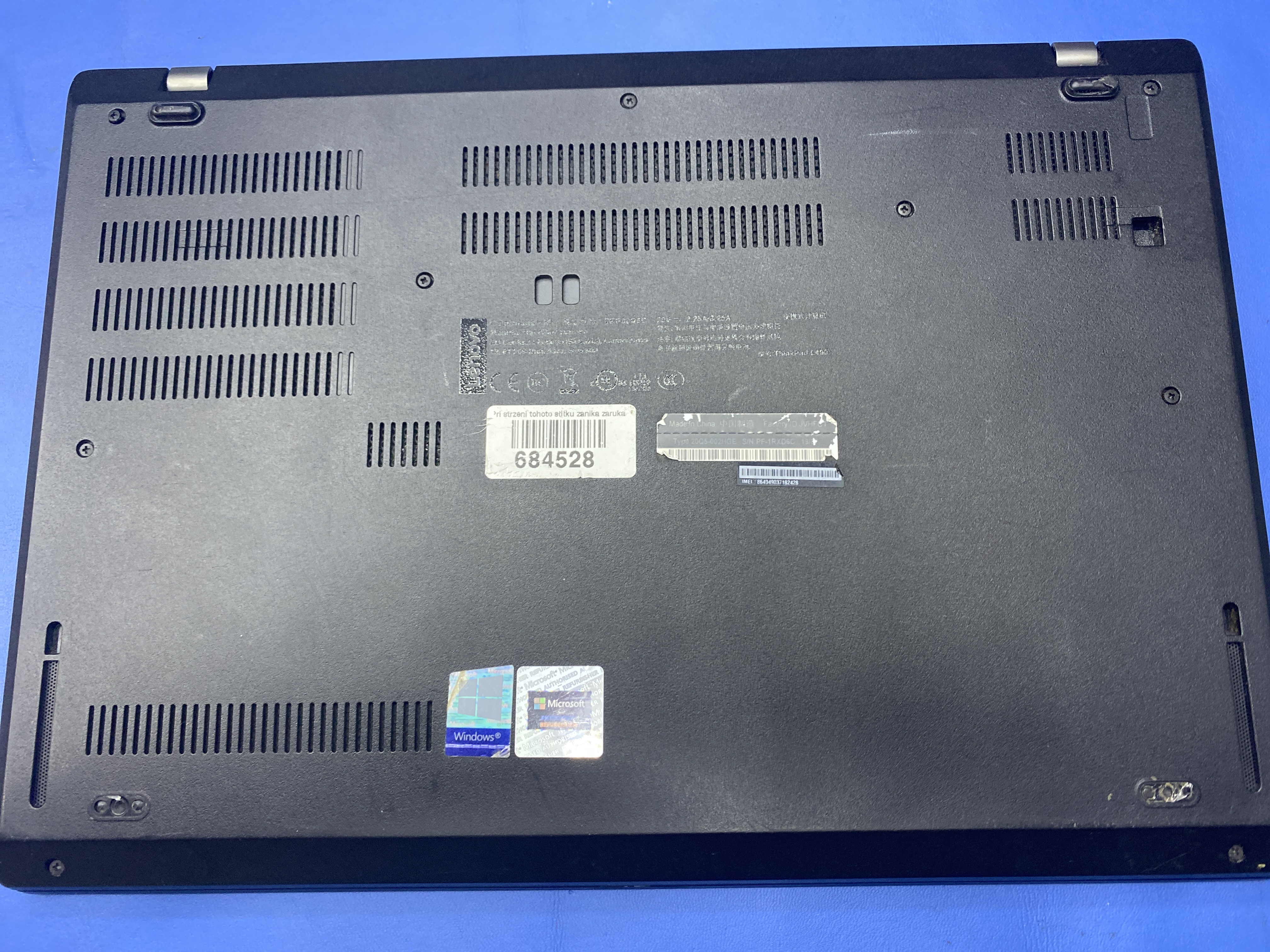

Lenovo ThinkPad L490 sa nezapol, displej zostal čierny a pri pripojenom USB‑C adaptéri bol nameraný odber 0 W. Fyzická kontrola potvrdila mechanicky poškodený napájací konektor a namáhané kotviace aj elektrické spoje na základnej doske.
Diagnostika: adaptér bol pripojený, notebook neprijímal výkon

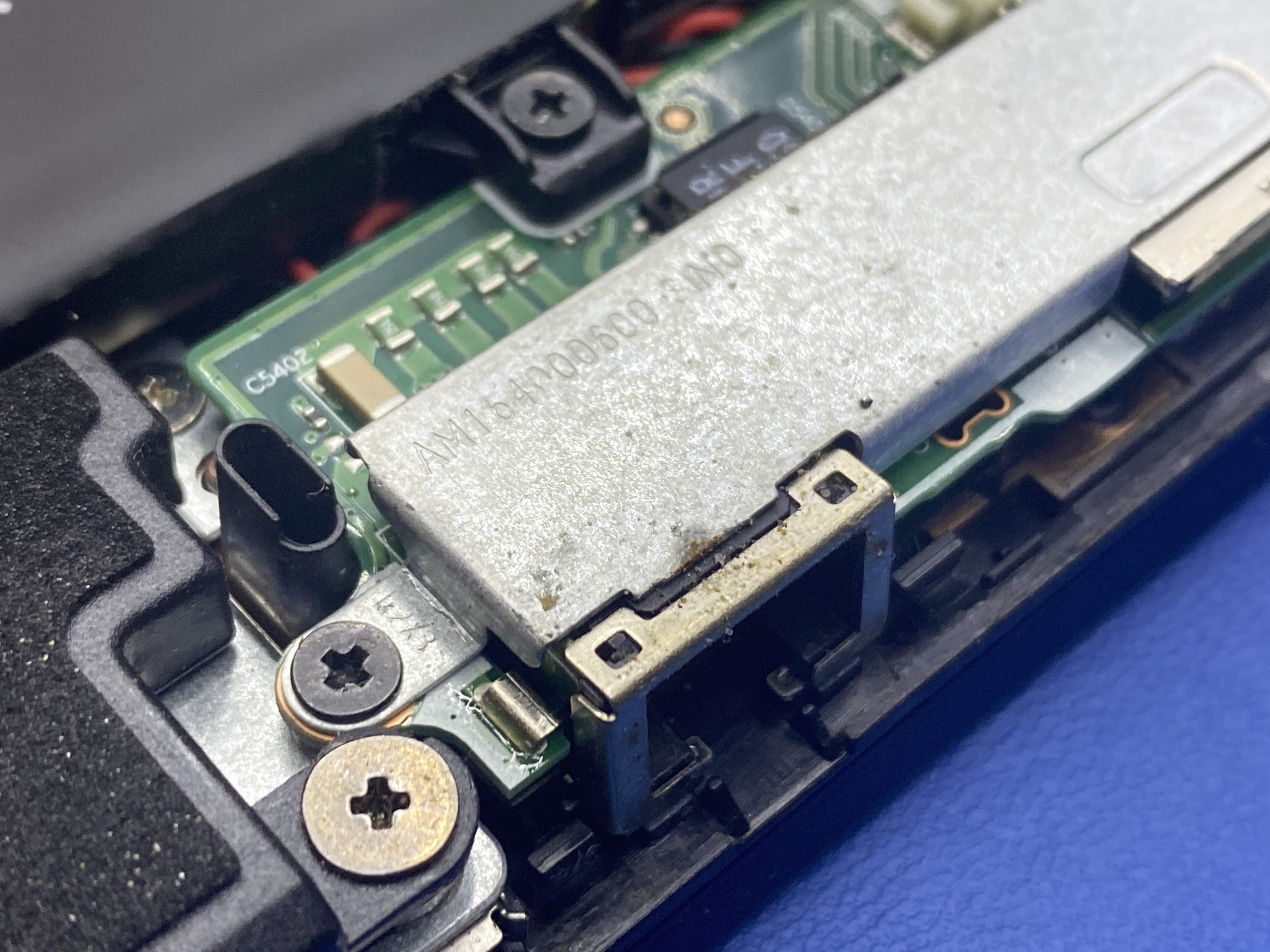

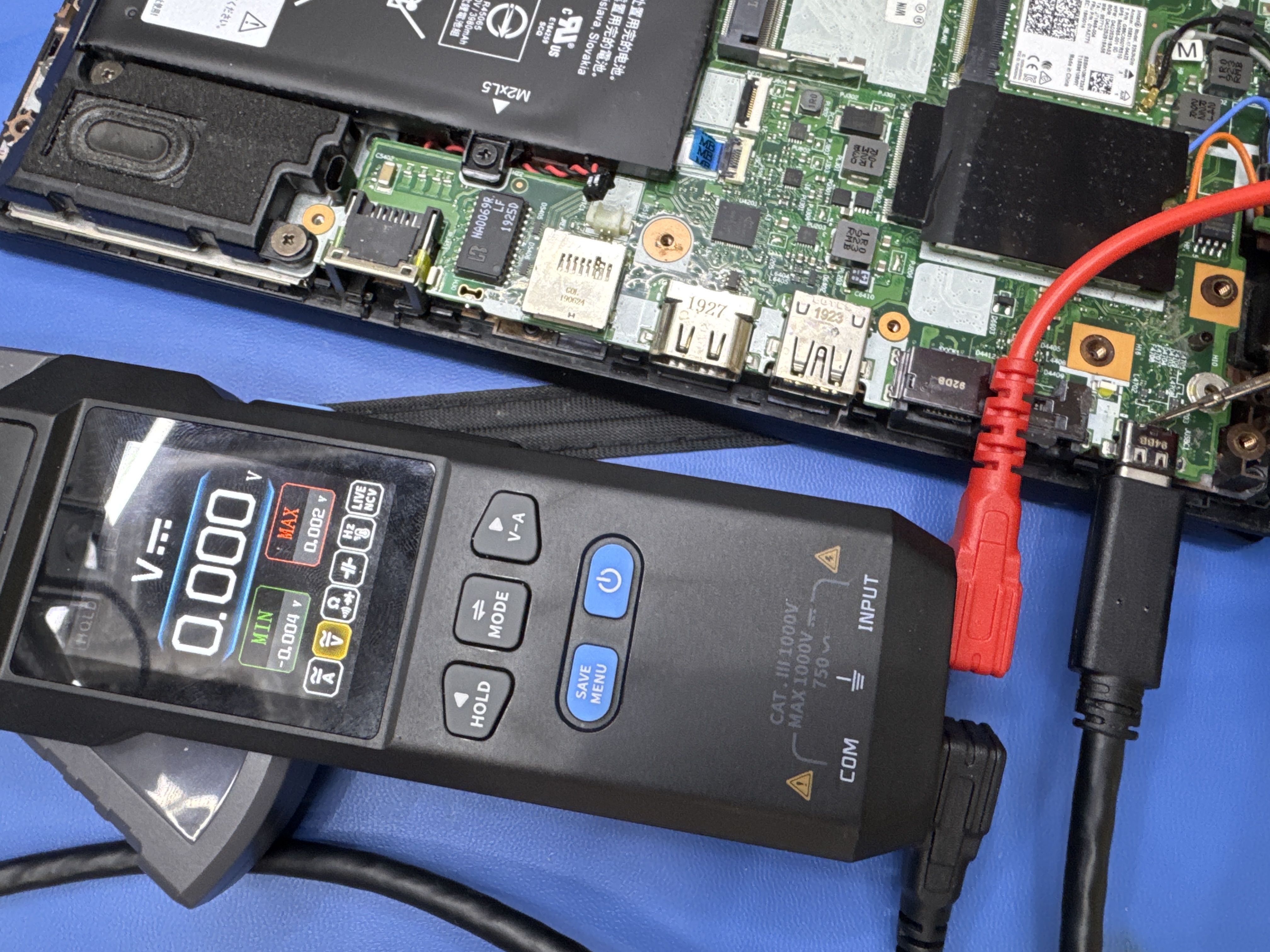

Externý USB‑C merač pri vstupnej skúške zobrazil 0,0 W. Notebook nereagoval na zapnutie a nevytvoril obraz. Po otvorení zariadenia bol na konektore viditeľný deformovaný plášť a poškodenie v miestach, ktoré port mechanicky držia na doske. Diagnostika preto smerovala k oprave pôvodného konektora a jeho spojov, nie k výmene dielov naslepo.
Oprava pôvodného USB‑C portu

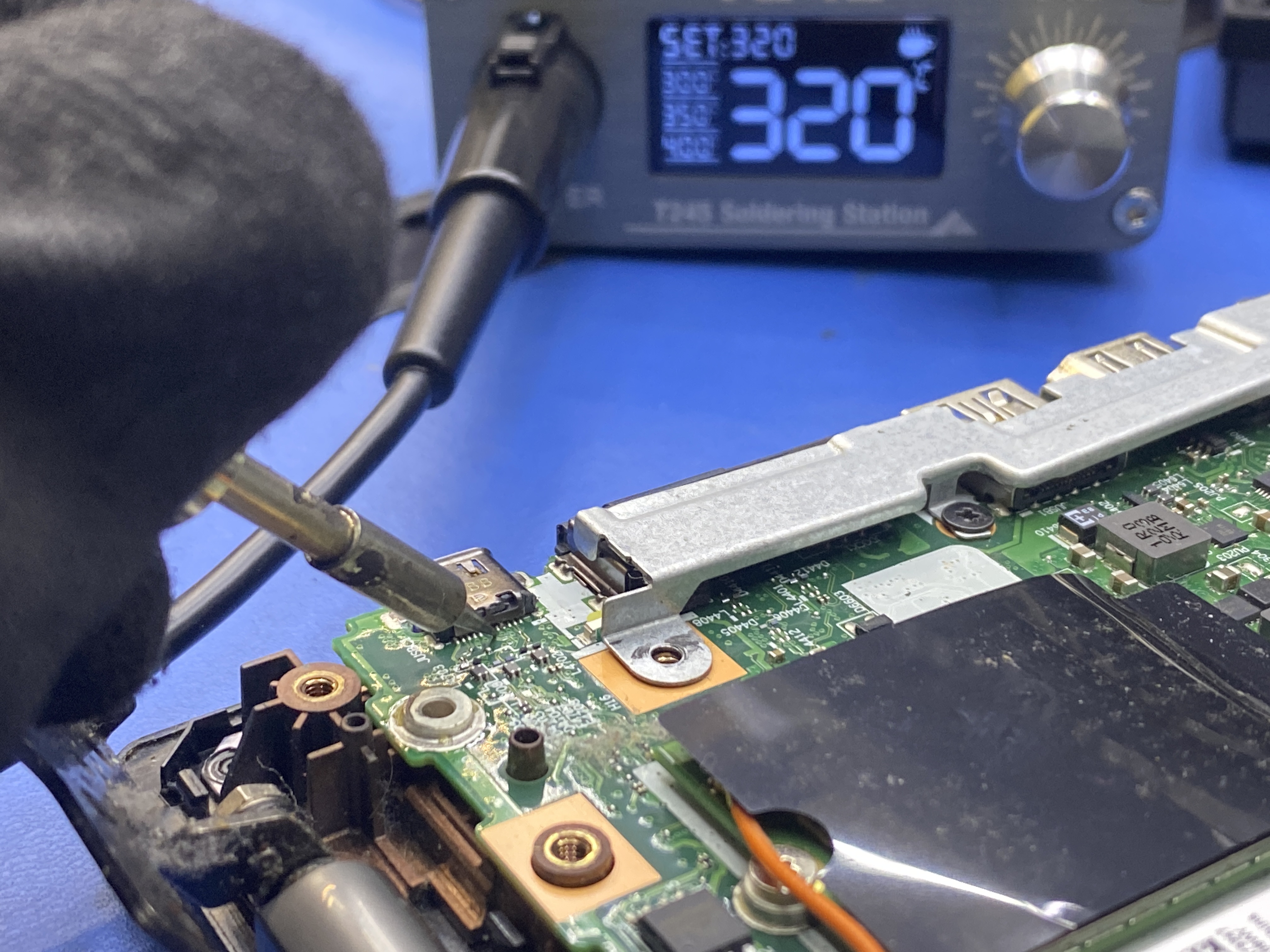

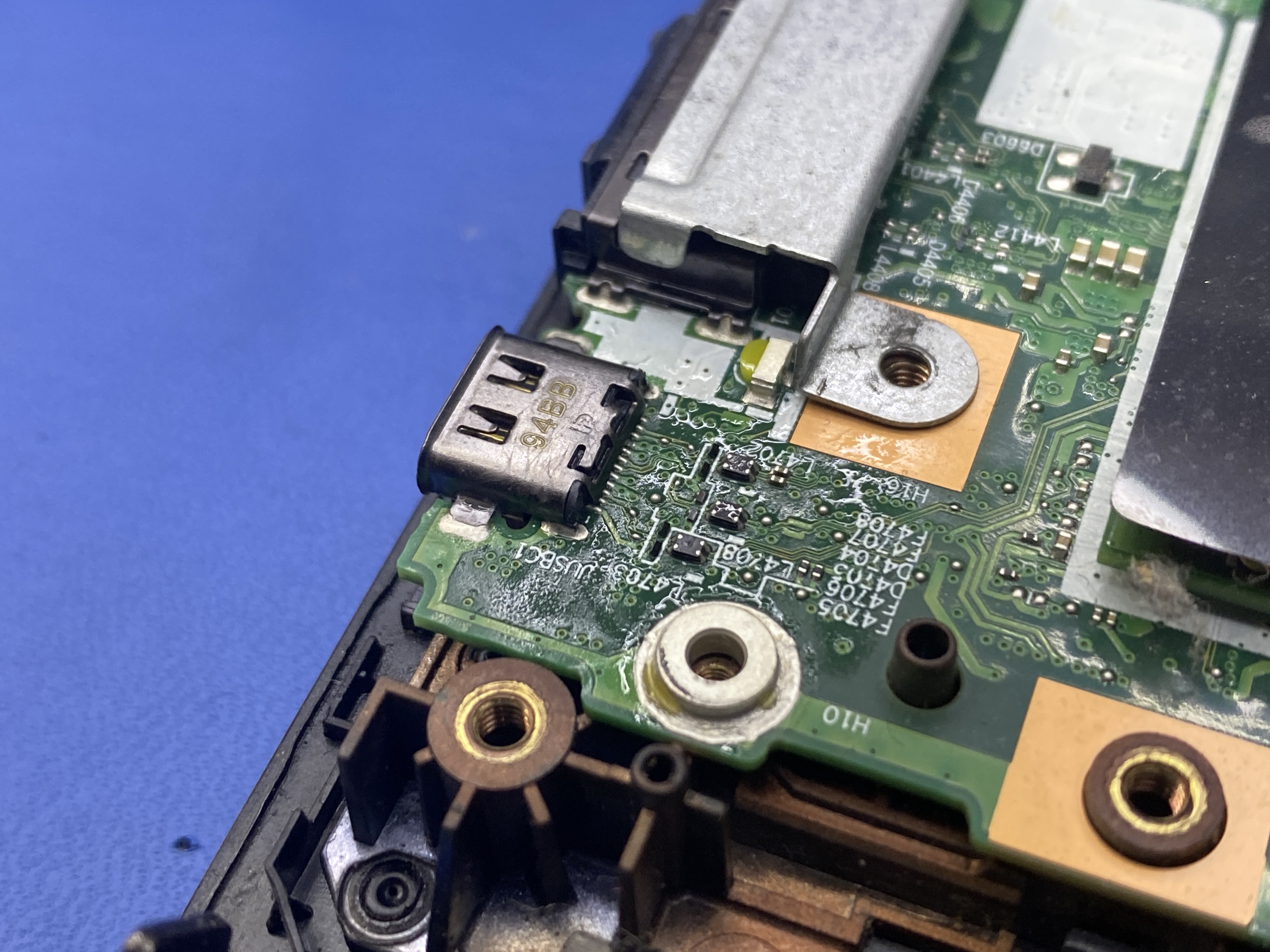

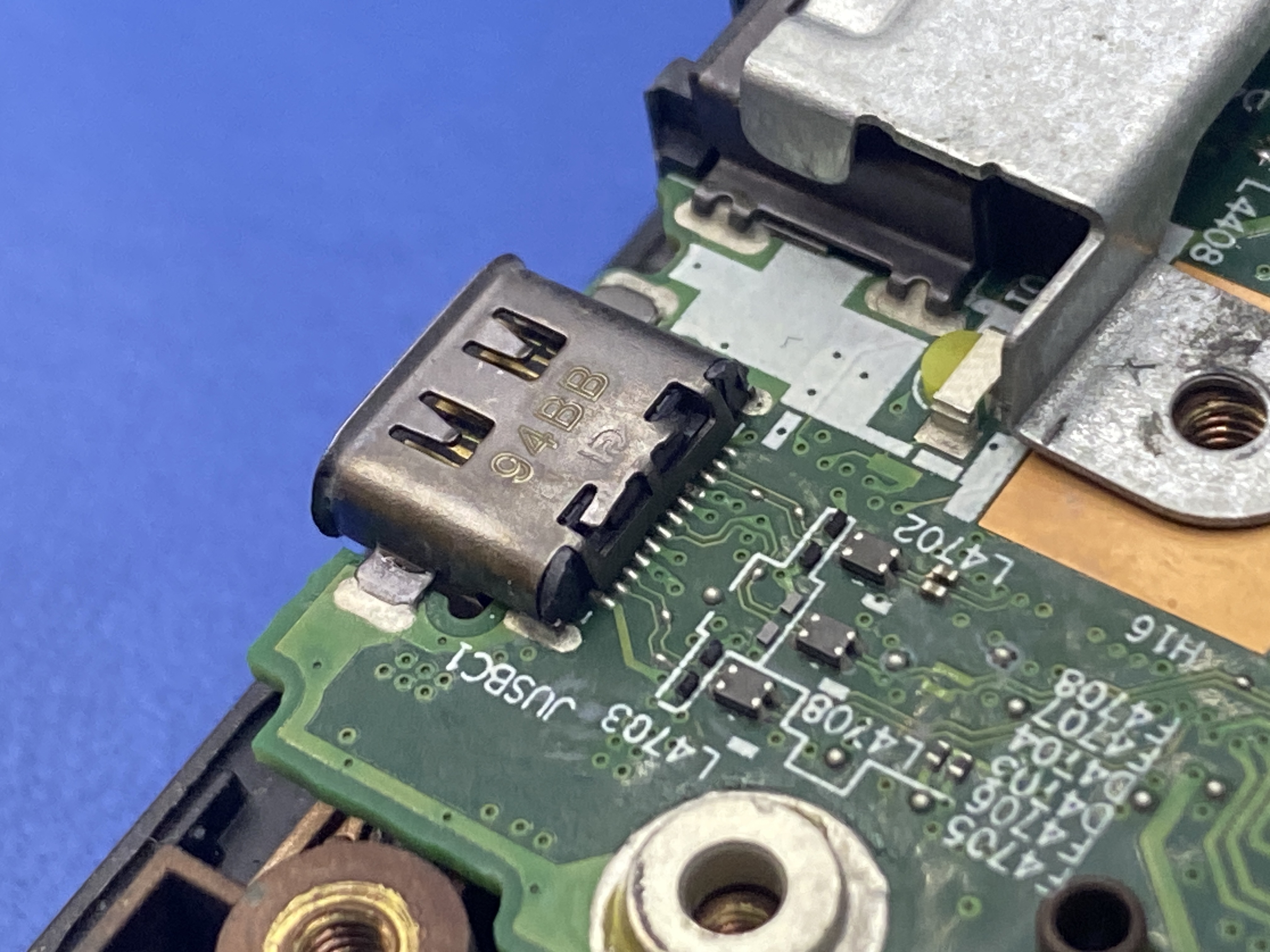

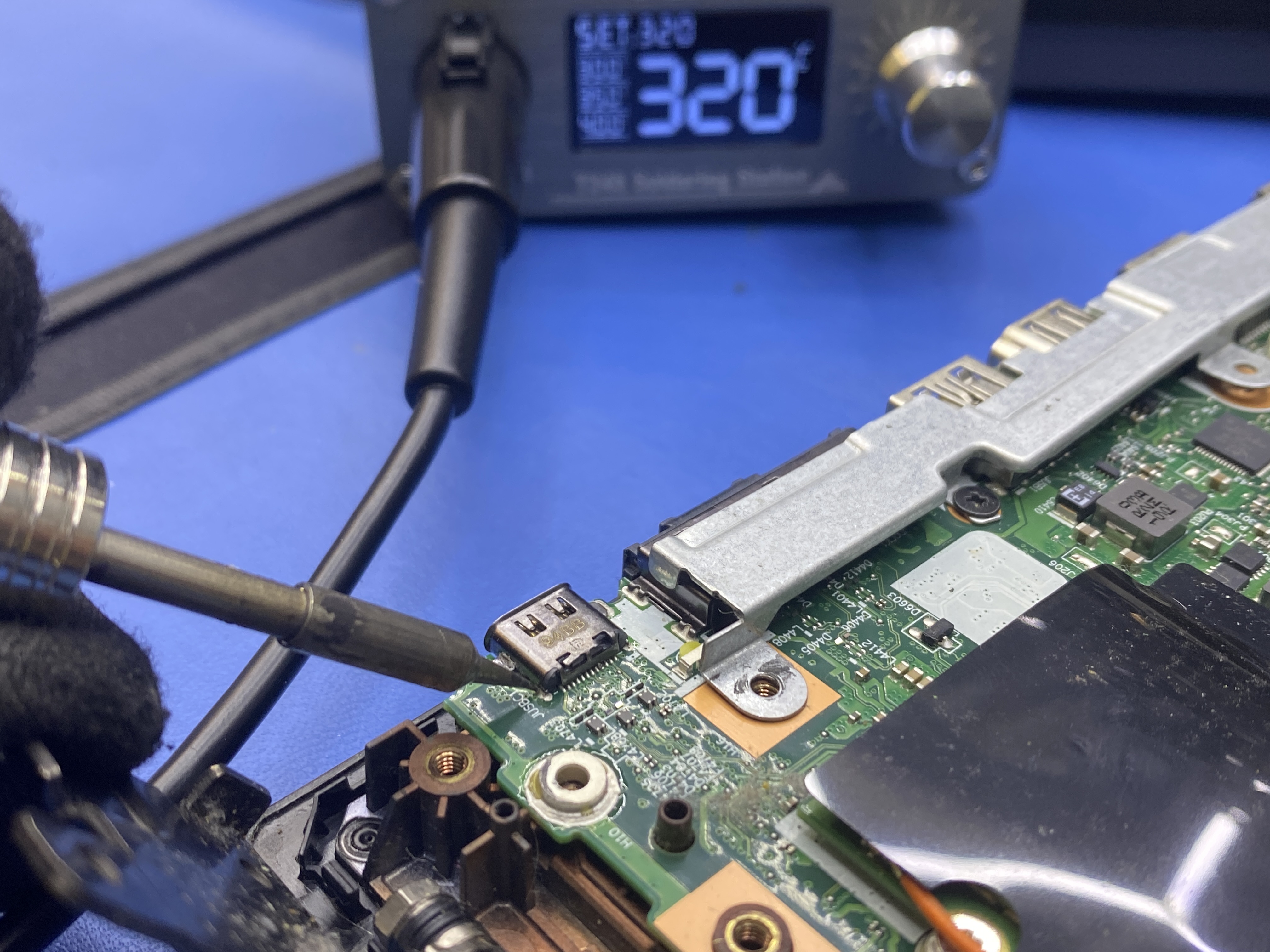

Technik obnovil mechanické uchytenie portu a lokálne opravil jeho elektrické spoje pri nastavenej teplote spájkovania 320 °C. Oprava prebehla z oboch strán kontaktných a kotviacich bodov. Po zásahu bol konektor znovu rovno osadený a pevne spojený so základnou doskou.
Výsledok pred a po oprave
| Kontrola | Pred opravou | Po oprave |
|---|---|---|
| Príkon cez USB‑C | 0 W | 30,8 W |
| Reakcia na zapnutie | bez reakcie | notebook sa zapol |
| Obraz a štart systému | čierny displej | obraz funkčný, Windows sa spustil po prihlasovaciu obrazovku |

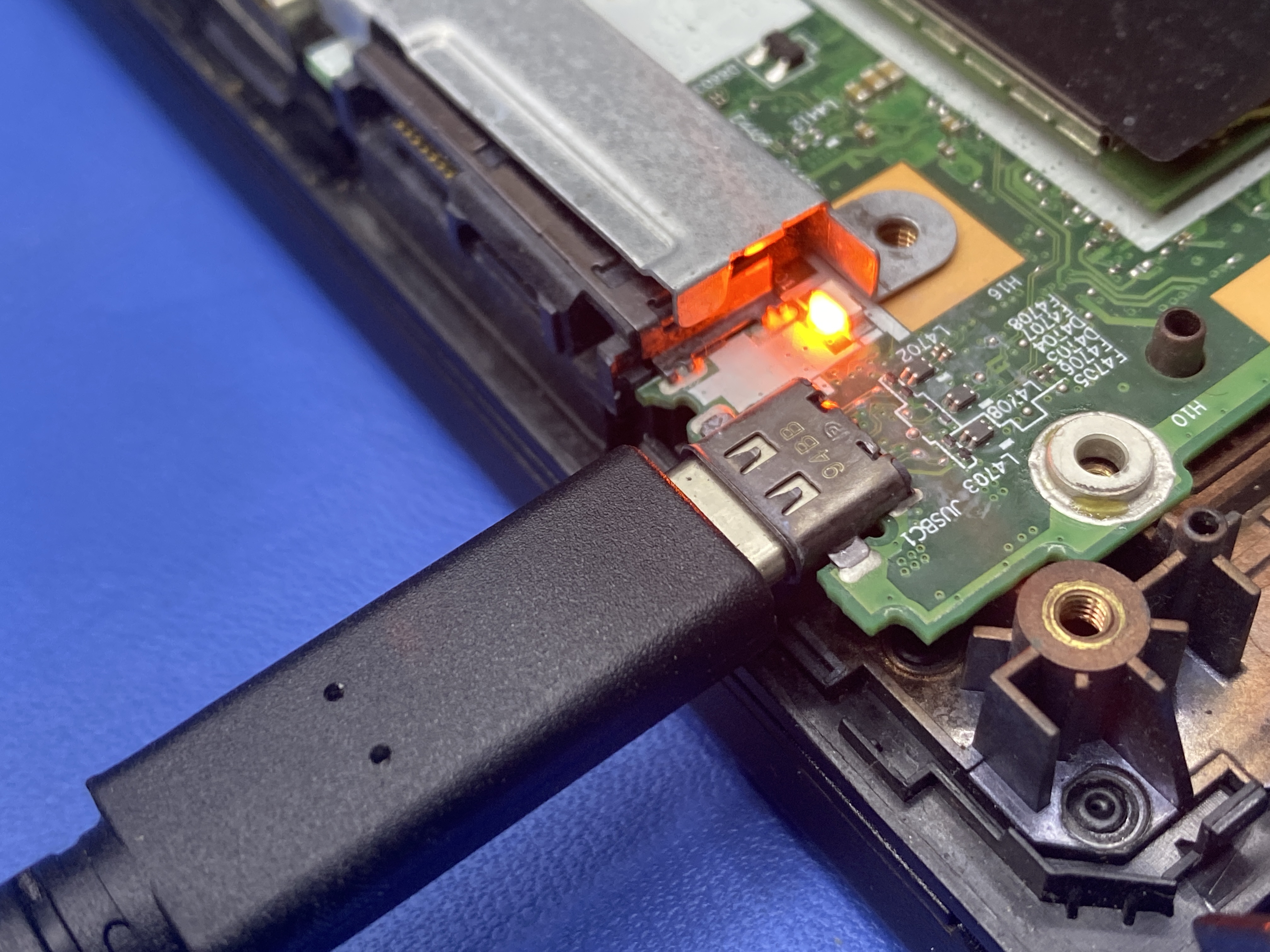

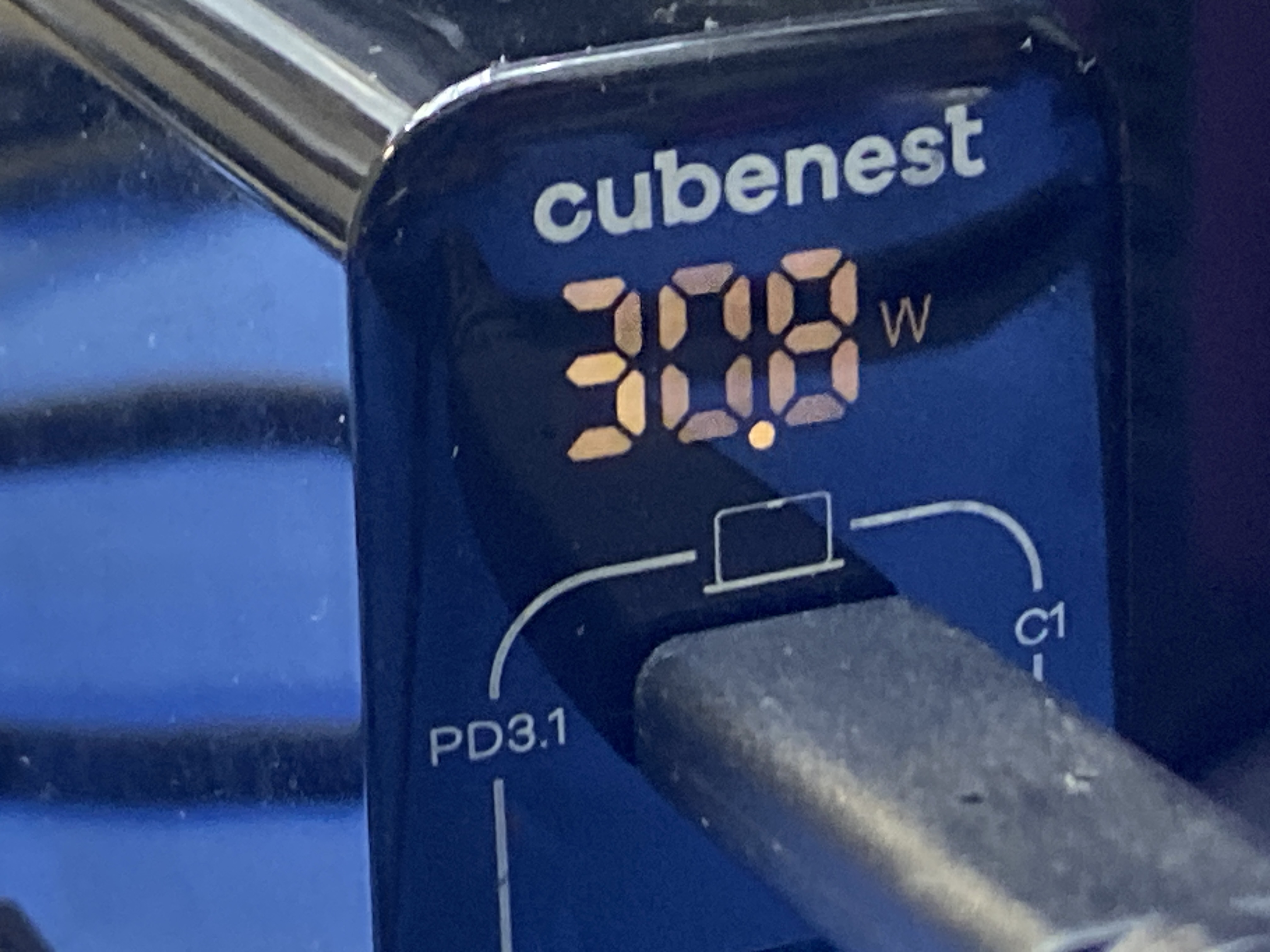

Po pripojení adaptéra sa rozsvietila oranžová indikácia nabíjania a kontrolné meranie zaznamenalo príkon 30,8 W. Pôvodná závada bez obrazu a bez reakcie na zapnutie sa po oprave už neprejavila.
Záverečný funkčný test zariadenia

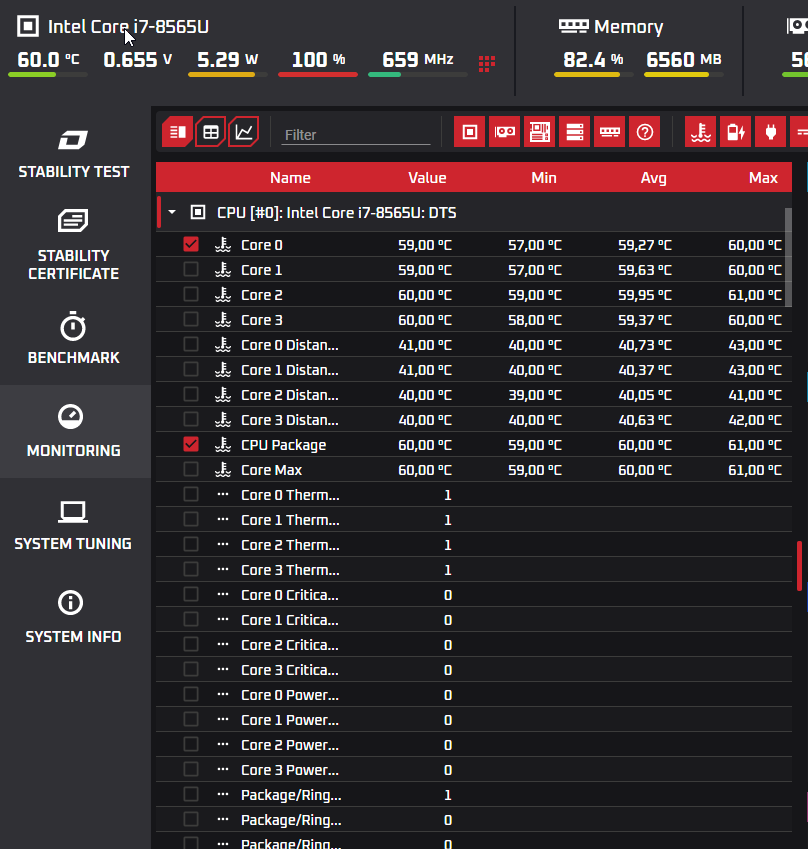

Záverečný funkčný test potvrdil prijímanie napájania cez opravený USB‑C port, funkčný obraz a štart Windows až na prihlasovaciu obrazovku. BIOS správne rozpoznal ThinkPad L490 s procesorom Intel Core i7‑8565U a 8 GB RAM. SSD Toshiba bol rozpoznaný so zdravím 70 % a batéria mala evidované zdravie 88,2 %. Tieto údaje sú súčasťou transparentnej výstupnej kontroly; nie sú zamieňané s príčinou pôvodnej poruchy napájania.
Ak notebook nenabíja alebo reaguje iba pri pohybe konektorom, rezervujte si diagnostiku napájania a USB‑C portu.
Dôkazy zo servisu
Servisný prípad: vybrané fotografie ukazujú podstatný nález, vykonanú prácu a výsledok overenia bez administratívnych záberov.
Rovnaký príznak nemusí mať rovnakú príčinu.
Ukážka vychádza z konkrétneho servisu a nenahrádza diagnostiku vášho zariadenia.
