Lenovo ThinkBook po zatečení: čistenie oxidácie a funkčné overenie

Fotodokumentácia servisu

Oprava vo fotografiách

Po serviseKontrola zobrazenia displeja po servise zatečeného notebooku.

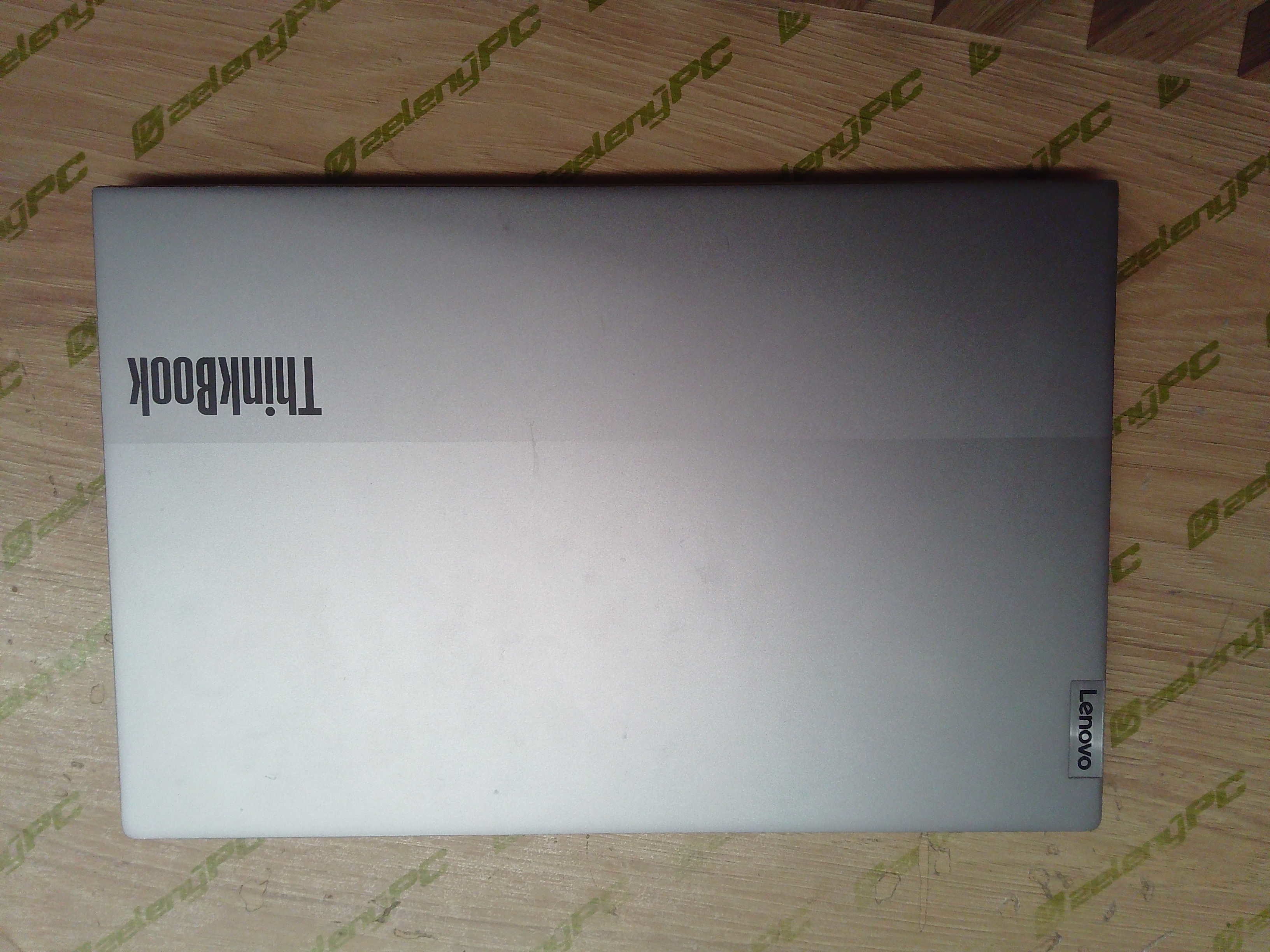

PríjemVonkajší stav veka Lenovo ThinkBook pri prijatí.

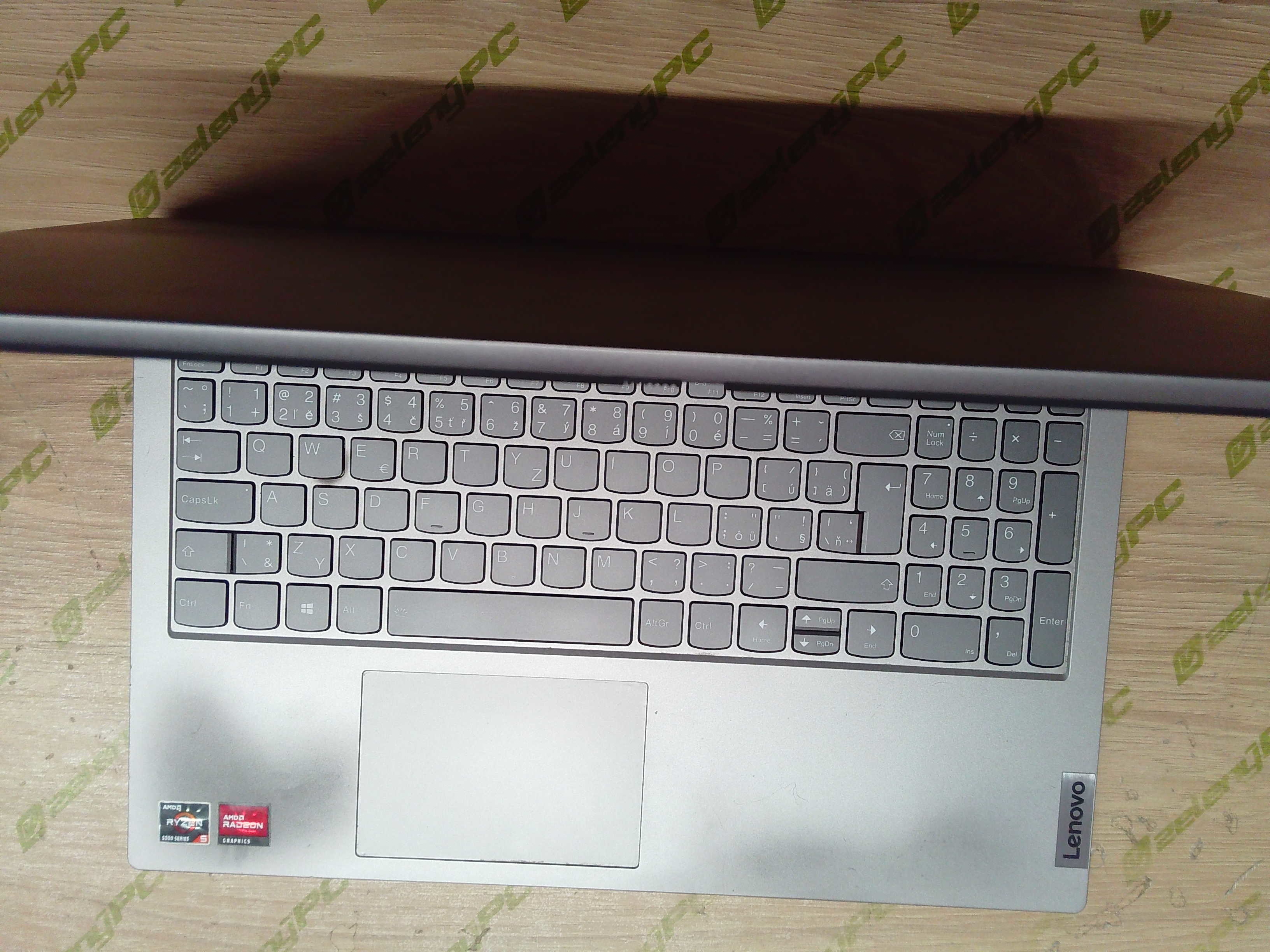

PríjemKlávesnica a palmrest notebooku pred zásahom.

Záverečná kontrolaMeranie príkonu na jednom z napájacích konektorov po servise.

Záverečná kontrolaKontrolné meranie USB-C napájania pri nabíjaní.

Záverečná kontrolaOverovanie pripojených periférií a napájania po oprave.

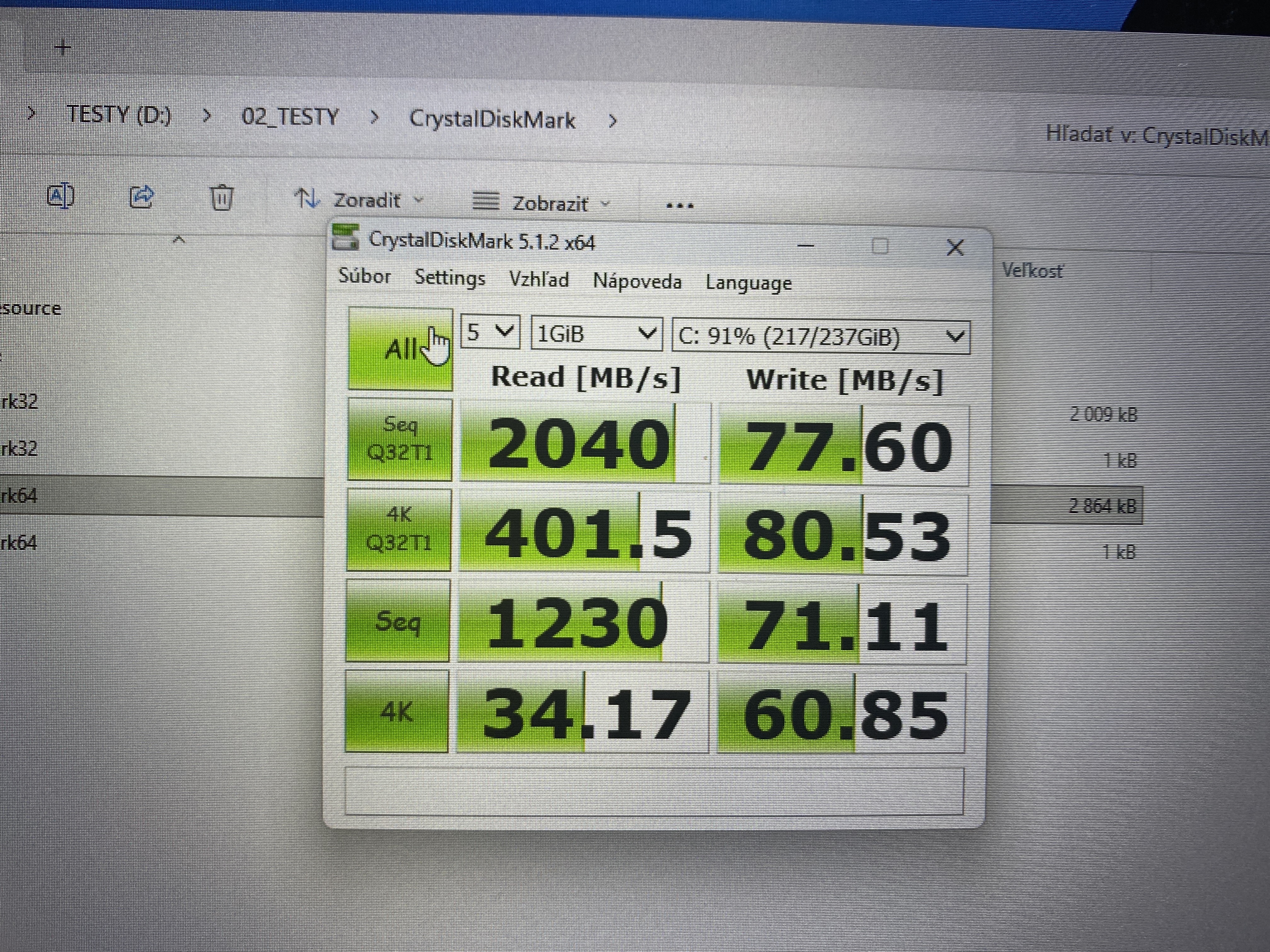

Záverečný testKontrola výkonu úložiska v CrystalDiskMark po zásahu.

Do notebooku Lenovo ThinkBook 15 G3 ACL vnikla kvapalina a zasiahla oblasť konektora aj samostatnej dcérskej dosky. Pri takomto poškodení nestačí povrch vysušiť. Dôležité je zariadenie bezpečne rozobrať, nájsť všetky zasiahnuté miesta a odstrániť oxidáciu skôr, než vytvorí ďalšie vodivé cesty alebo preruší kontakt.

Diagnostika: hľadanie rozsahu, nie čistenie naslepo

Po demontáži boli zdokumentované stopy kvapaliny a oxidácie v okolí konektora a na samostatnej doske. Kontroloval sa rozsah poškodenia, stav kontaktov a to, či zásah nevyžaduje výmenu ďalšieho modulu.

Čistenie postihnutej oblasti

Oxidácia bola odstránená z dosky aj konektorov. Práca prebiehala po rozobratí zariadenia, aby sa nečistoty iba nepresunuli a aby bolo možné skontrolovať aj menej viditeľné miesta pod káblami a pri spojoch.

Overenie po zásahu

Záverečný funkčný test, senzory a firmvér

Po vyčistení prebehla funkčná kontrola notebooku a kontrola snímačov v HWiNFO. Záznam obsahuje aj úspešné spustenie zariadenia a následnú aktualizáciu UEFI, ktorá bola vykonaná až po obnovení stabilnej funkcie.

Prečo je dokumentácia pri kvapaline dôležitá

Fotografie odlišujú pôvodný stav, čistenú oblasť a kontrolu po zásahu. Zároveň ukazujú, prečo sa rozsah opravy nedá spoľahlivo určiť iba podľa toho, kam bola kvapalina vyliata. Môže sa dostať ku konektorom, dcérskej doske alebo pod tienenie.

Výsledok tohto prípadu: oxidácia bola lokalizovaná a odstránená, notebook prešiel funkčnou kontrolou a bolo možné dokončiť aj aktualizáciu UEFI. Pri inom zatečení môže byť rozsah poškodenia väčší; každý prípad posudzujeme samostatne.

Rezervovať diagnostiku po zatečení →

Ide o anonymizovaný reálny servisný prípad. Elektroniku po kontakte s kvapalinou nezapínajte ani nenabíjajte; ďalšie napájanie môže poškodenie zväčšiť.

Reálna oprava · diagnostika · výsledok

Kvapalina, oxidácia a kontrola po oprave

Reálne zábery zachytávajú otvorený notebook, zasiahnutú oblasť konektora pred čistením, rovnaké miesto po vyčistení, dcérsku I/O dosku a funkčné overenie po zásahu.

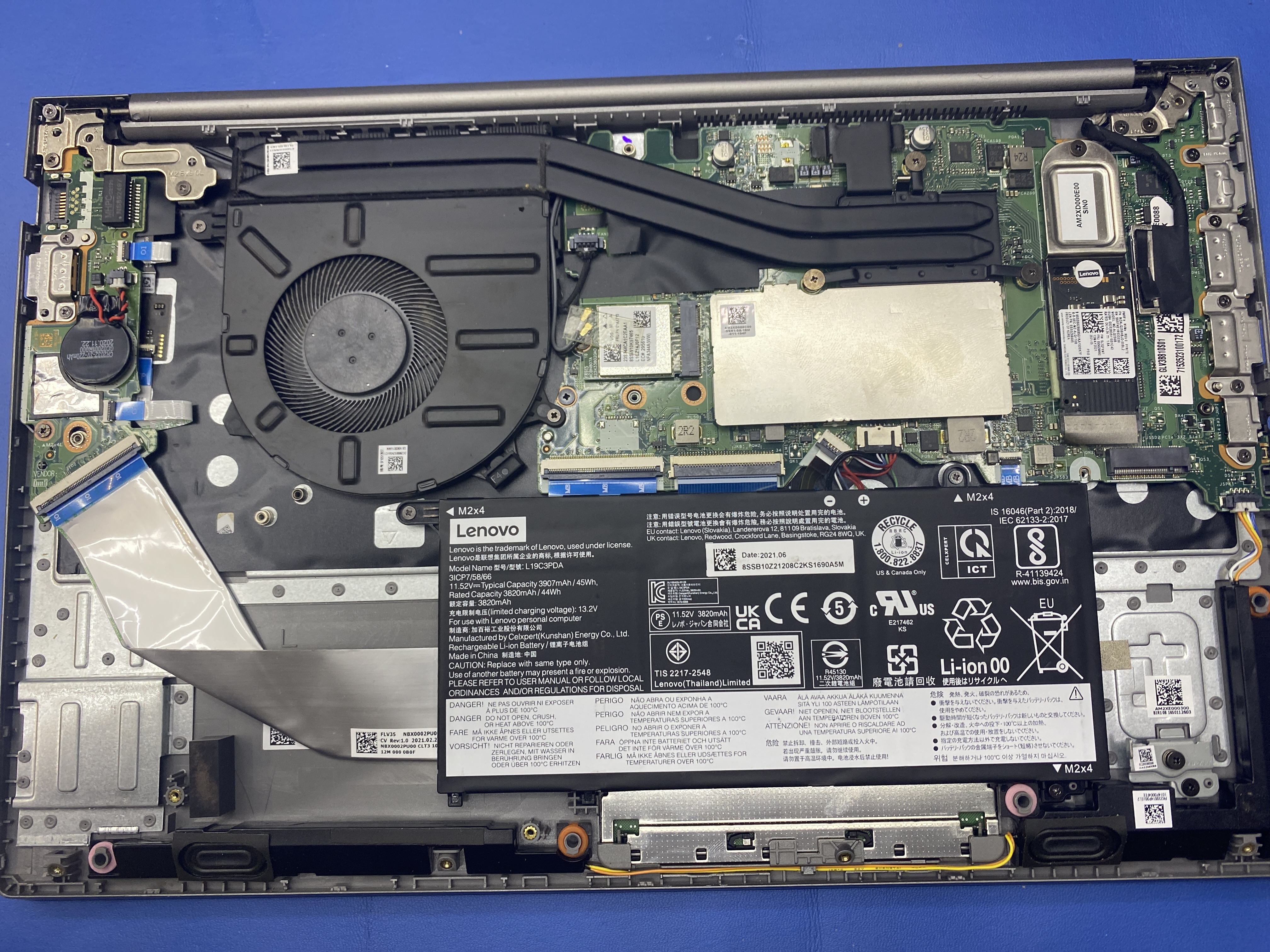

**Rozobratie**Lenovo ThinkBook 15 G3 ACL po demontáži spodného krytu; viditeľná je základná doska, chladenie, batéria a ľavá I/O dcérska doska.

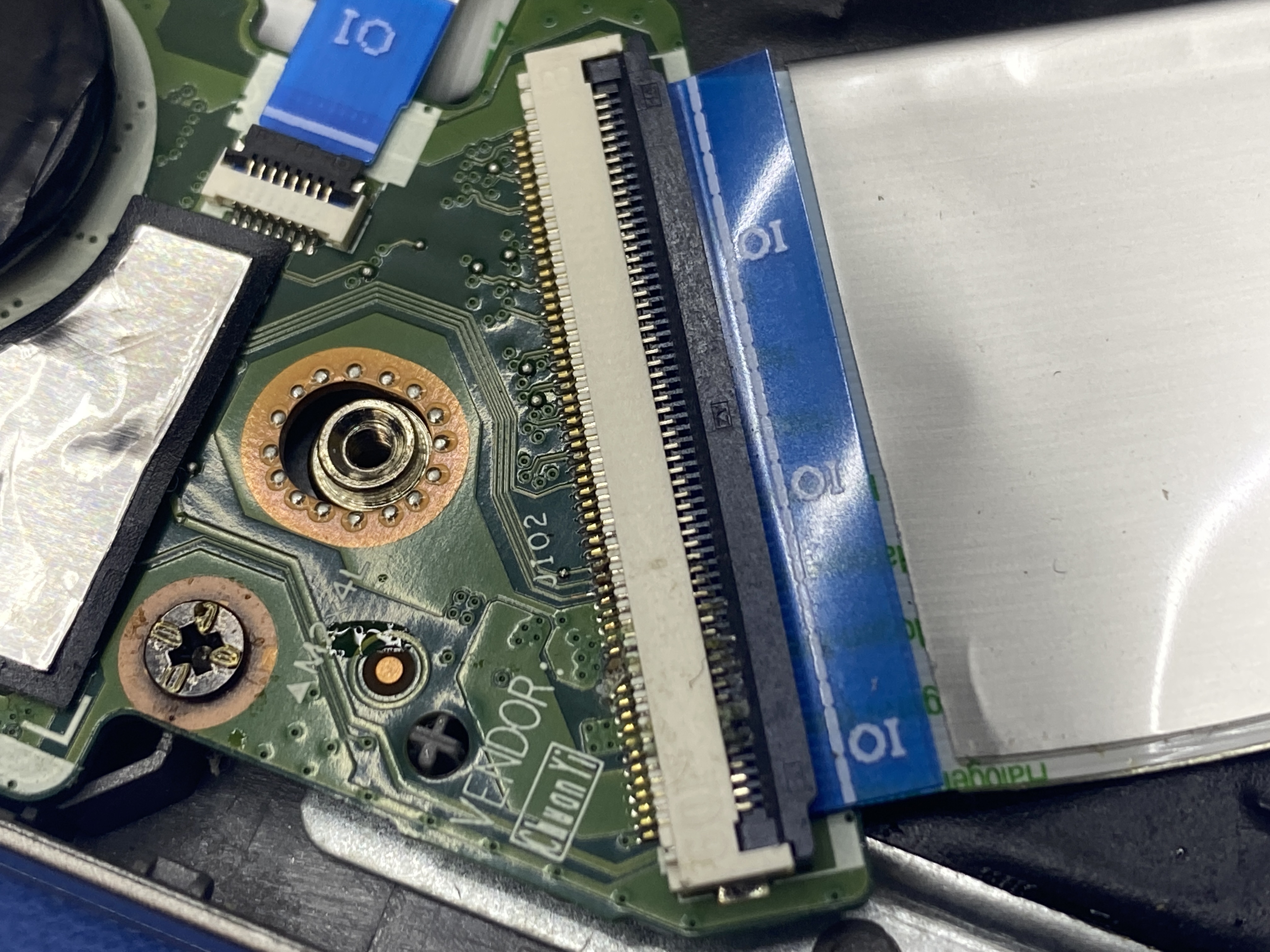

**Pred čistením**Detail oblasti plochého kábla a konektora pred čistením; pri konektore a kotviacom bode sú viditeľné stopy po kvapaline a oxidácii.

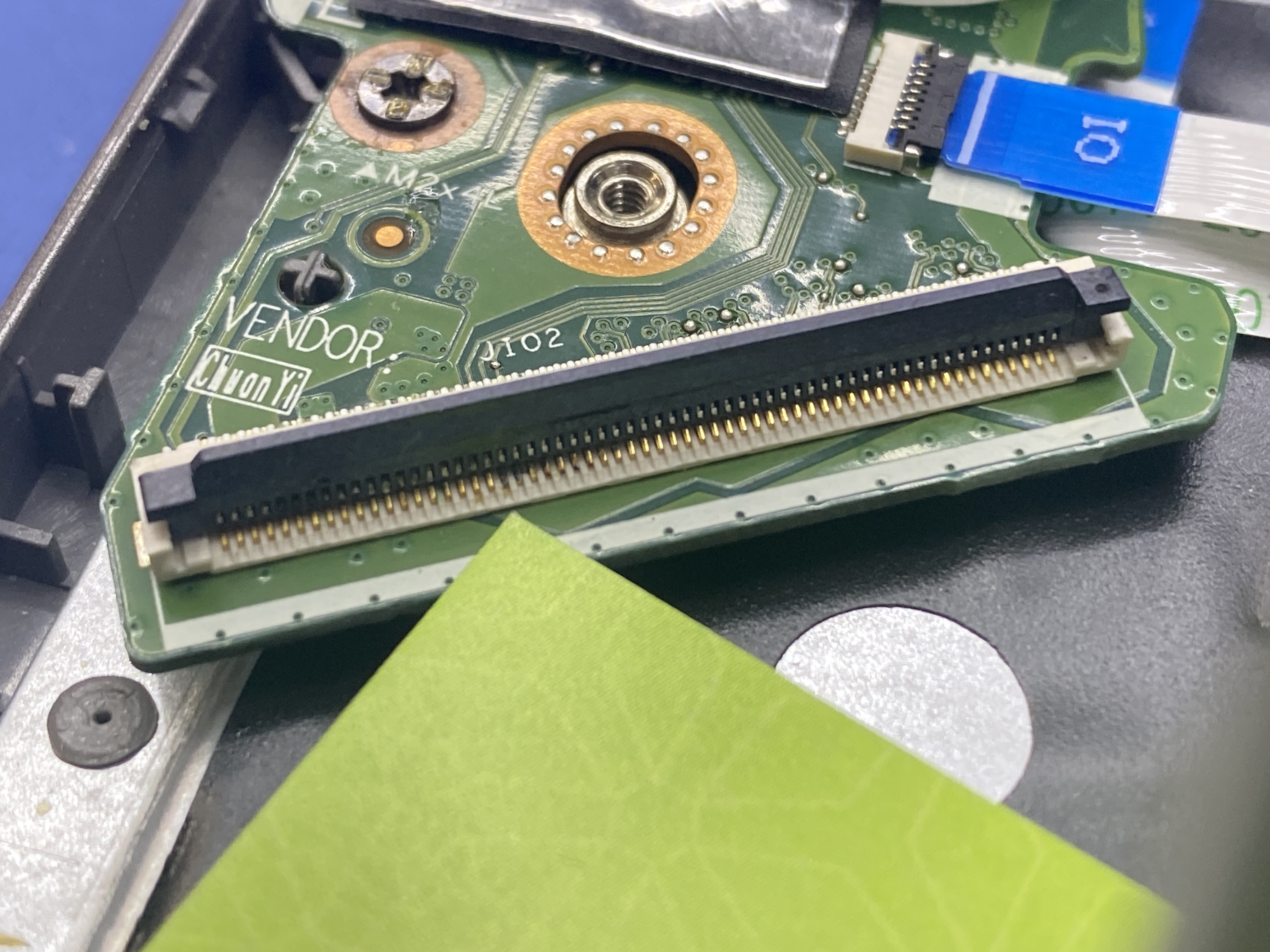

**Po čistení**Rovnaká oblasť konektora po odstránení oxidácie a nečistôt z kontaktov a povrchu dosky.

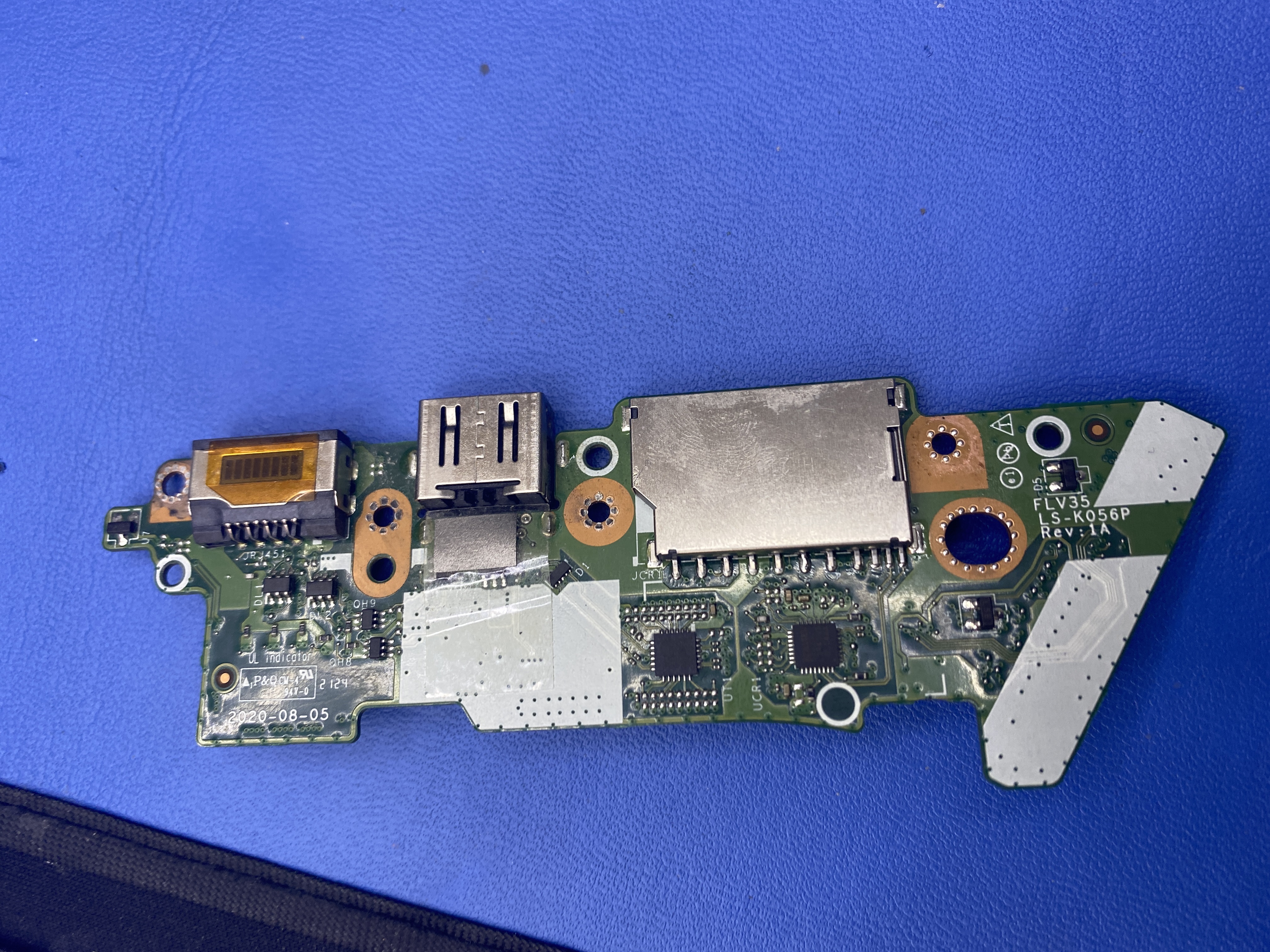

**Kontrola dielu**Demontovaná ľavá I/O dcérska doska s USB portami a čítačkou kariet pripravená na kontrolu oboch strán.

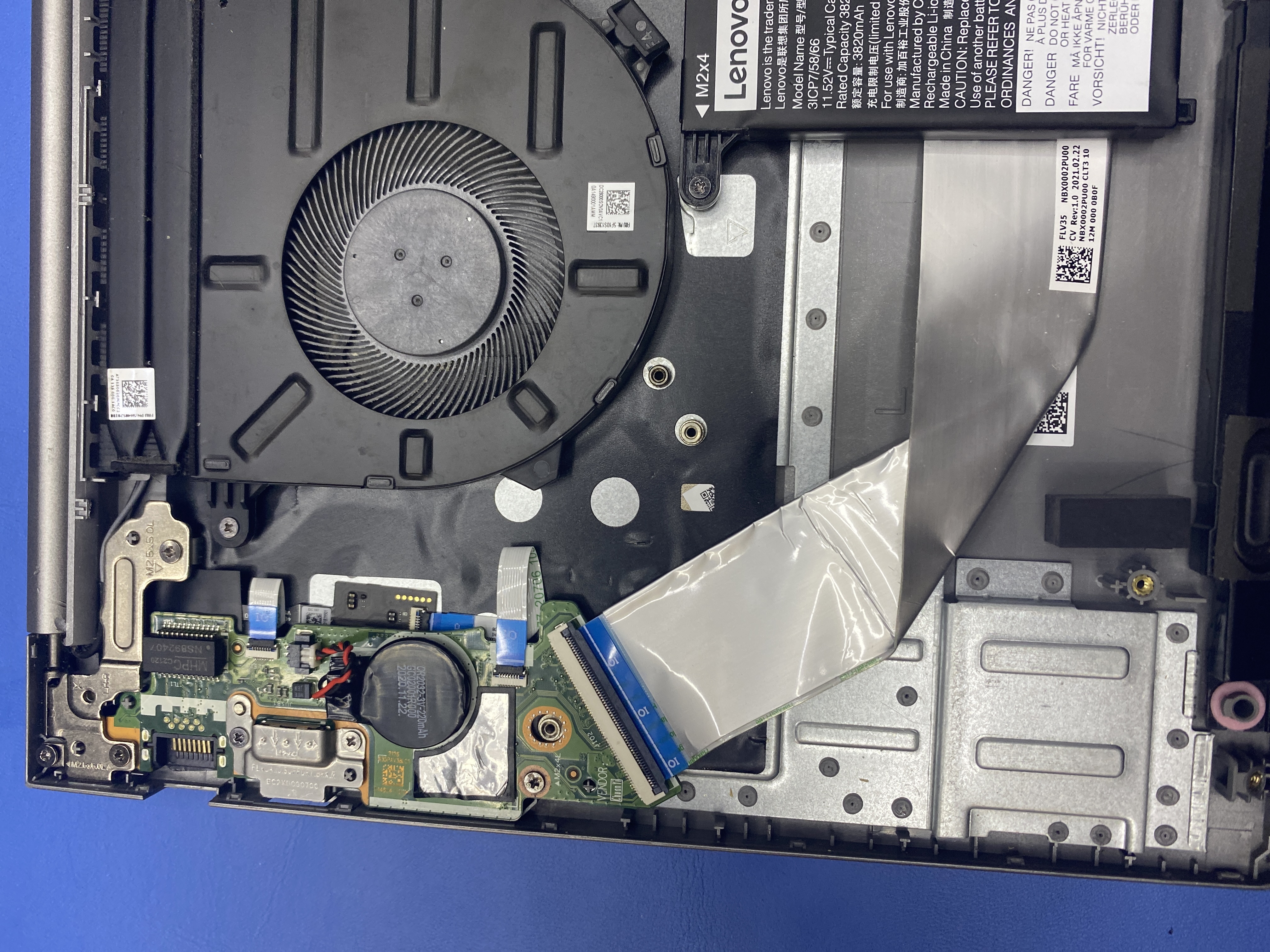

**Spätná montáž**I/O doska a plochý prepojovací kábel po kontrole a opätovnom osadení do notebooku.

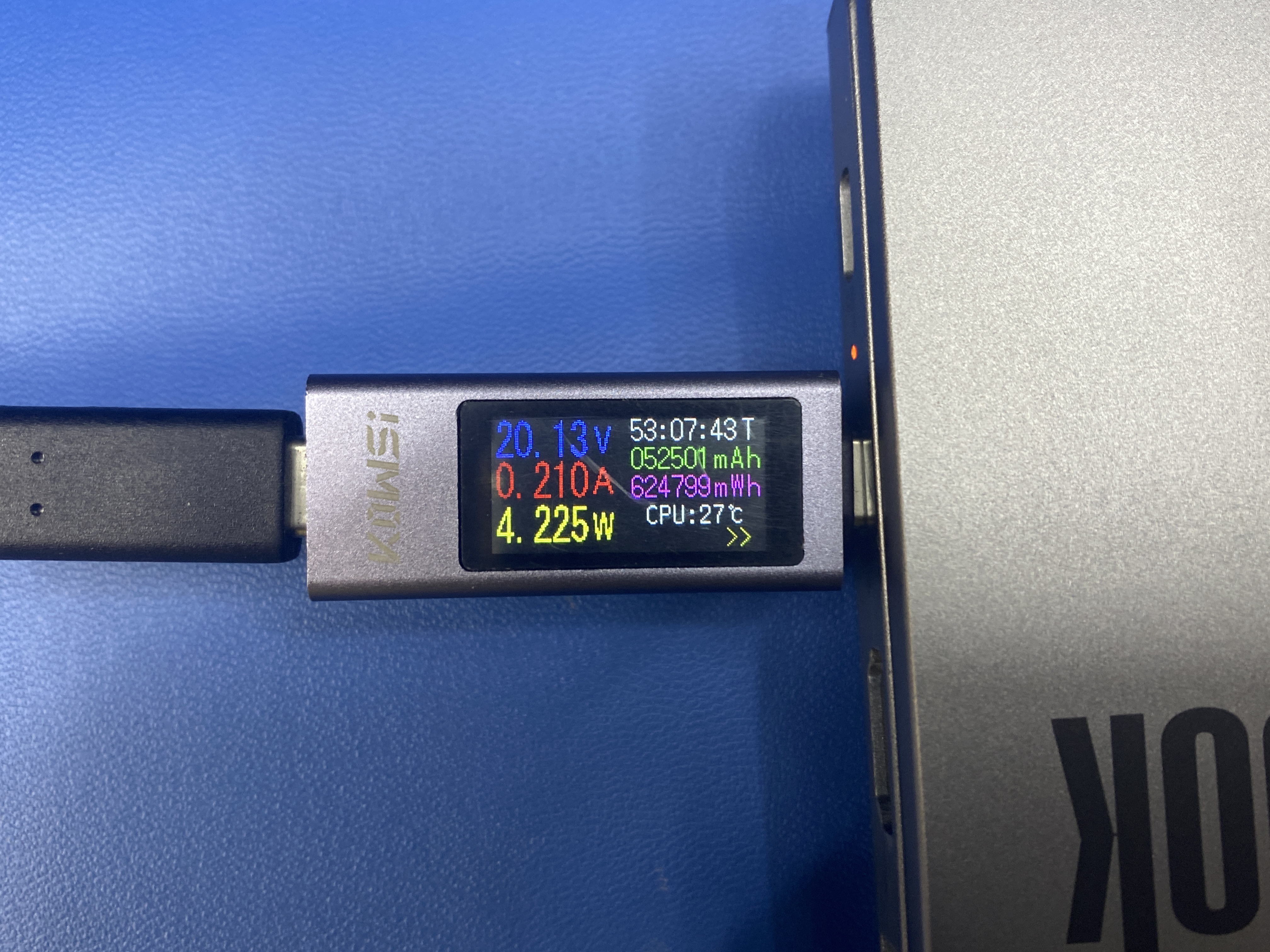

**Napájanie**Kontrola napájania cez USB-C po zásahu: merač v okamihu fotografie zobrazuje približne 20,13 V, 0,210 A a 4,23 W.

**Funkčný test**Celoplošný farebný test displeja počas záverečnej kontroly funkcie notebooku.

**Firmvér**Lenovo Firmware 1.45.0.0 vo Windows Update po obnovení funkcie zariadenia.

Rovnaký príznak nemusí mať rovnakú príčinu.
Ukážka vychádza z konkrétneho servisu a nenahrádza diagnostiku vášho zariadenia.
